MY-WF005S

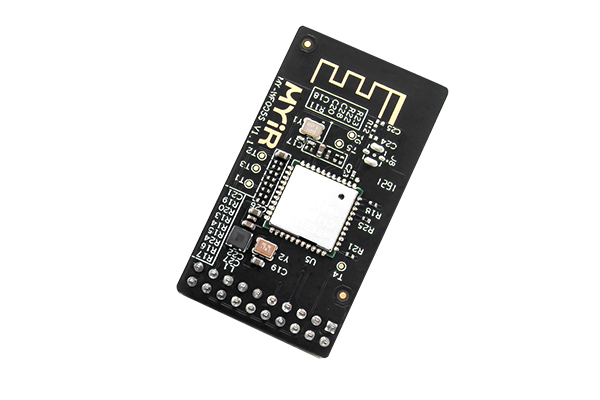

MY-WF005S是深圳市米尔电子有限公司推出的一款WIFI 蓝牙模块。方便用户评估米尔开发板相关产品的接口功能及性能。本模块使用了射频模组BL6212 (AP6212) 搭配基本的外围电路设计而成。本模块WIFI 通信接口采用SDIO MMC接口,蓝牙通信基于UART。天线集成于PCB设计而无线外置天线。

  • 接口布局
  • 接口说明
  • 产品参数
  • 机械尺寸
  • 接口布局

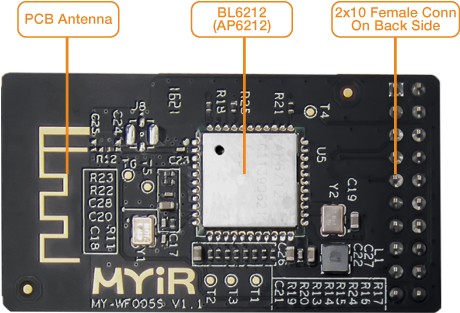

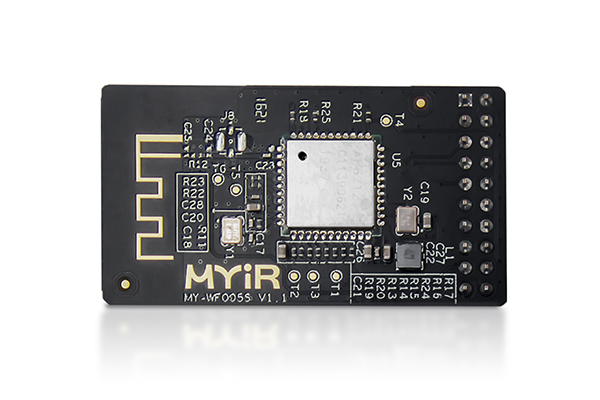

    MY-WF005S 采用单面器件布局设计。器件布局图如下。

  • 接口说明

    支持SDIO和UART 接口

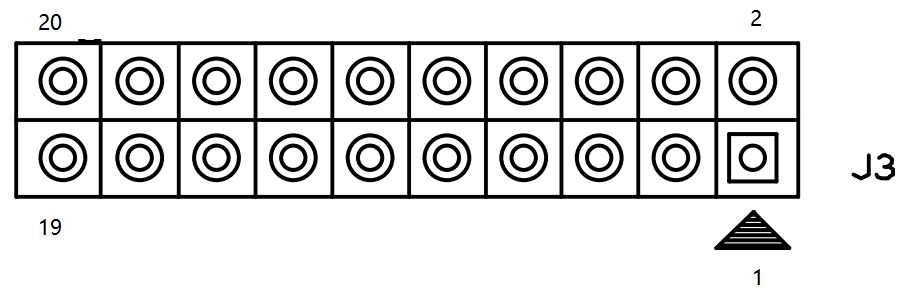

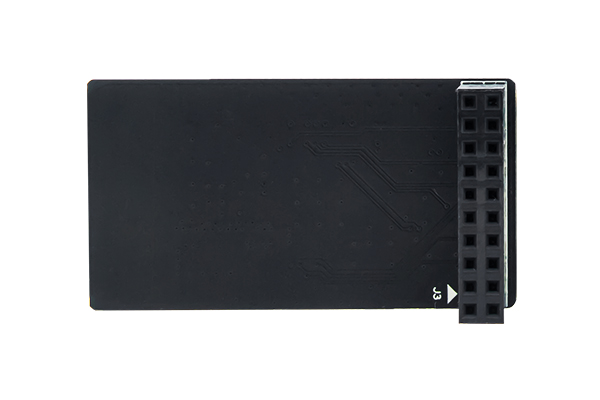

    MY-WF005S 接口采用2x10in 排母连接器。该连接器特点:2.54mm Pin 间距。参考物料型号21U210153010,品牌Leyconn。

    接口管脚序
    位号 标识 功能 信号 说明
    J3 1 无定义 -
    2 电源地 DGND
    3 3.3V电源输入 VDD_WIFIBT 3.3V给模块供电
    4 电源地 DGND
    5 SDIO MMC Data0 MMC3_D0 3.3V 电平信号
    6 UART 接收 PZ1 3.3V 电平信号
    7 SDIO MMC Data1 MMC3_D1 3.3V 电平信号
    8 UART 发送 PZ2 3.3V 电平信号
    9 SDIO MMC Data2 MMC3_D2 3.3V 电平信号
    10 UART CTS 信号 PZ3 3.3V 电平信号
    11 SDIO MMC Data3 MMC3_D3 3.3V 电平信号
    12 UART RTS信号 PA12 3.3V 电平信号
    13 SDIO MMC CMD MMC3_CMD 3.3V 电平信号
    14 信号地 DGND
    15 信号地 DGND
    16 WIFI 使能 P02 3.3V 电平信号,
    高电平有效
    17 SDIO MMC Clock MMC3_CMD 3.3V 电平信号
    18 蓝牙复位信号 P03 3.3V 电平信号,
    低电平复位有效
    19 信号地 DGND
    20 WIFI 唤醒使能 P17 3.3V 电平信号,
    高电平有效
    RGB LCD 接口定义
  • 产品参数

    序号 规格 参数
    1 供电要求 DC 3.3V供电
    2 功耗 小于0.3W
    3 工作温度 BL-6212 支持-30℃~+70℃
    AP6212支持 -30℃~+70℃
    4 存储温度 -40℃~85℃
    5 天线方式 默认PCB IFA
    6 WiFi支持协议 2.4G 802.11 b/g/n
    7 WiFi 接口 SDIO V2.0
    8 BT支持协议 BL-6212 Bluetooth V4.2
    AP6212 Bluetooth V4.1
    9 BT接口 UART

    MY-WF005S规格参数

    规格 参数
    Frequency Range 2.400 GHz ~ 2.497 GHz (2.4 GHz ISM Band)
    Number of Channels 2.4GHz:Ch1 ~ Ch14
    Modulation 802.11b : DQPSK, DBPSK, CCK
    802.11 g/n : OFDM /64-QAM,16-QAM, QPSK, BPSK
    Output Power 802.11g /54Mbps : 15 dBm ± 1.5 dB @ EVM ≤ -25dB
    802.11n /65Mbps : 14 dBm ± 1.5 dB @ EVM ≤ -28dB
    Receive Sensitivity (11n,20MHz) @10% PER - MCS=0 PER @ -85 dBm, typical
    - MCS=1 PER @ -84 dBm, typical
    - MCS=2 PER @ -82 dBm, typical
    - MCS=3 PER @ -80 dBm, typical
    - MCS=4 PER @ -77 dBm, typical
    - MCS=5 PER @ -73 dBm, typical
    - MCS=6 PER @ -71 dBm, typical
    - MCS=7 PER @ -68 dBm, typical
    Receive Sensitivity (11g) - 6Mbps PER @ -86 dBm, typical
    - 9Mbps PER @ -85 dBm, typical
    - 12Mbps PER @ -85 dBm, typical
    - 18Mbps PER @ -83 dBm, typical
    - 24Mbps PER @ -81 dBm, typical
    - 36Mbps PER @ -78 dBm, typical
    - 48Mbps PER @ -73 dBm, typical
    - 54Mbps PER @ -71 dBm, typical
    Receive Sensitivity (11b)@8% PER - 1Mbps PER @ -90 dBm, typical
    - 2Mbps PER @ -88 dBm, typical
    - 5.5Mbps PER @ -87 dBm, typical
    - 11Mbps PER @ -84 dBm, typical
    Data Rate 802.11b : 1, 2, 5.5, 11Mbps
    802.11g : 6, 9, 12, 18, 24, 36, 48, 54Mbps
    Data Rate (20MHz ,Long GI,800ns) 802.11n: 6.5, 13, 19.5, 26, 39, 52, 58.5, 65Mbps
    Data Rate (20MHz ,short GI,400ns) 802.11n : 7.2, 14.4, 21.7, 28.9, 43.3, 57.8, 65,72.2Mbps
    Maximum Input Level 802.11b : -10 dBm
    802.11g/n : -20 dBm
    Antenna Reference Small antennas with 0~2 dBi peak gain

    WiFi RF(AP6212)规格参数

    规格 参数
    Bluetooth Standard Bluetooth V4.1 of 1,2 and 3Mbps.
    Host Interface UART
    Antenna Reference Small antennas with 0~2 dBi peak gain
    Frequency Band 2402MHz ~ 2480MHz
    Number of channels 79 channels
    Output Power(Class 1.5) 8 dBm, typical
    Sensitivity @BER=0.1% for GFSK(1Mbps) -86 dBm, typical
    Sensitivity @BER=0.01% for π/DQPSK (2Mbps) -86 dBm, typical
    Sensitivity @BER=0.01% For 8DPSK (3Mbps) -80 dBm, typical
    Maximum Input Level GFSK (1Mbps):-20 dBm
    π/4-DQPSK (2Mbps) :-20 dBm
    8DPSK (3Mbps) :-20 dBm

    BT (AP6212)规格参数

    序号 产品型号 参数
    1 MYD-YA15XC-T J19
    2 MYD-JX8MPQ J27
    f
  • 机械尺寸

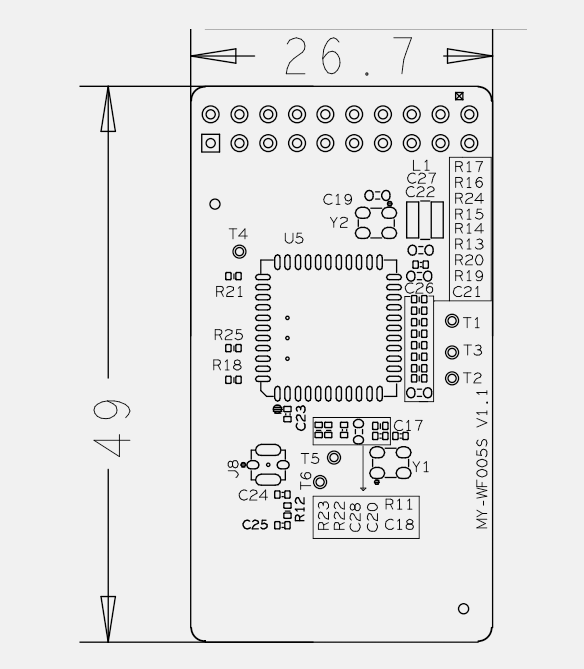

    MY-WF005S PCB采用4层板设计,尺寸32.9x49x1.6mm。
