MY-WIREDCOM

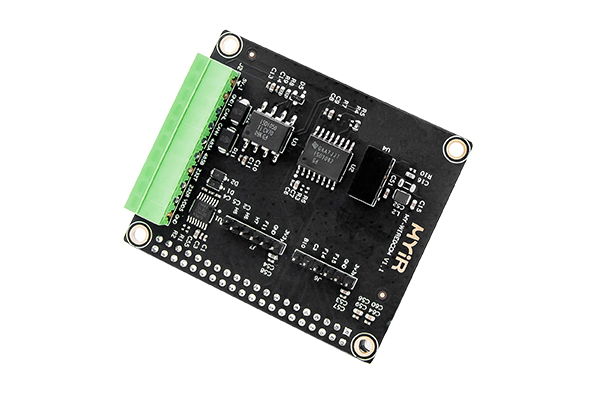

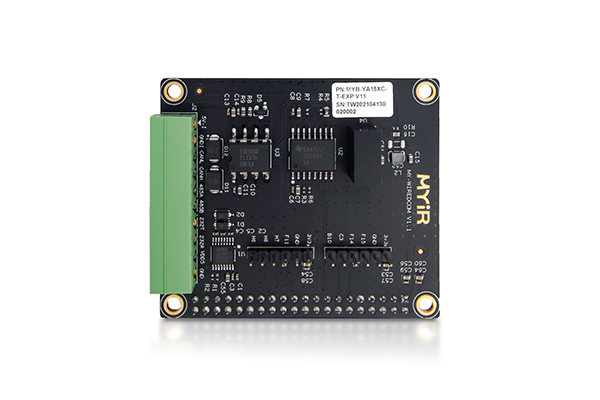

MY-WIREDCOM是深圳市米尔电子有限公司推出的一款有线通信接口模块。支持R232接口、隔离RS485接口、隔离CAN接口。方便用户评估米尔开发板相关产品的接口功能及性能。

  • 接口布局
  • 接口说明
  • 产品参数
  • 机械尺寸
  • 接口布局

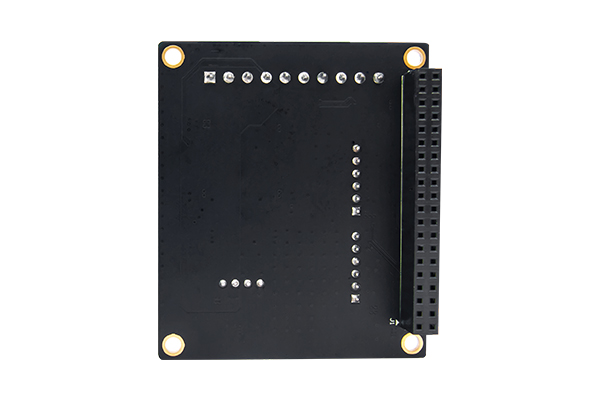

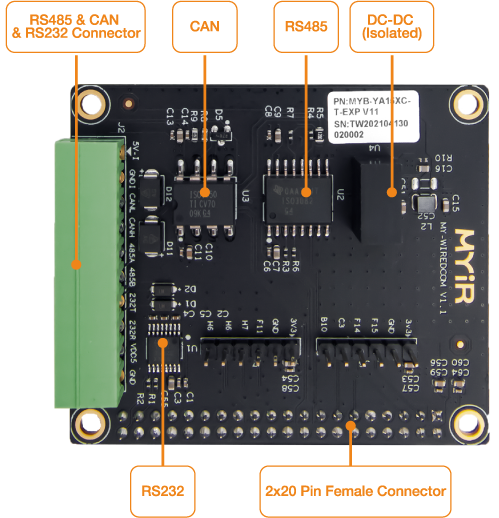

    MY-WIREDCOM 采用双面器件布局设计,其中背面只含有一个器件——2x10PIN排母。关键IC器件及连接器标注如下图2-1。

  • 接口说明

    支持树莓派排母和RS232&RS485&CAN 接口

    MY-WIREDCOM 排母接口PIN定义兼容树莓派扩展接口的信号定义。采用2x20in 排母连接器。该连接器特点:2.54mm Pin间距。参考物料型号21U220153010,品牌Leyconn。

    接口管脚序
    位号 标识 功能 信号 说明
    J1 1 输入3.3V VDD_3V3
    2 输入5V VDD_5V
    3 I2C1_SDA PF15 3.3V TTL
    4 输入5V VDD_5V
    5 I2C1_SCL PF14 3.3V TTL
    6 电源(信号)地 GND
    7 GPIO PI11 3.3V TTL
    8 UART3_TX PD8 3.3V TTL
    9 电源(信号)地 GND
    10 UART3_RX PB12 3.3V TTL
    11 GPIO PC3 3.3V TTL
    12 GPIO PF8 3.3V TTL
    13 GPIO PB10 3.3V TTL
    14 电源(信号)地 GND
    15 GPIO PZ6 3.3V TTL
    16 CAN_RX PB5 3.3V TTL
    17 输入3.3V VDD_3V3
    18 CAN_TX PB13 3.3V TTL
    19 SPI5_MOSI PF11 3.3V TTL
    20 电源(信号)地 GND
    21 SPI5_MISO PH7 3.3V TTL
    22 GPIO PI8 3.3V TTL
    23 SPI5_SCK PH6 3.3V TTL
    24 SPI5_CE0 PH5 3.3V TTL
    25 电源(信号)地 GND
    26 SPI5_CE1 PF13 3.3V TTL
    27 I2C2_SDA PZ7 3.3V TTL
    28 I2C2_SCL PH4 3.3V TTL
    29 GPIO PD13 3.3V TTL
    30 电源(信号)地 GND
    31 GPIO PF10 3.3V TTL
    32 GPIO PA5 3.3V TTL
    33 GPIO PC0 3.3V TTL
    34 电源(信号)地 GND
    35 GPIO PF9 3.3V TTL
    36 GPIO PF12 3.3V TTL
    37 UART7_TX PF7 3.3V TTL
    38 GPIO PB2 3.3V TTL
    39 电源(信号)地 GND
    40 UART7_RX PF6 3.3V TTL
    排母接口定义

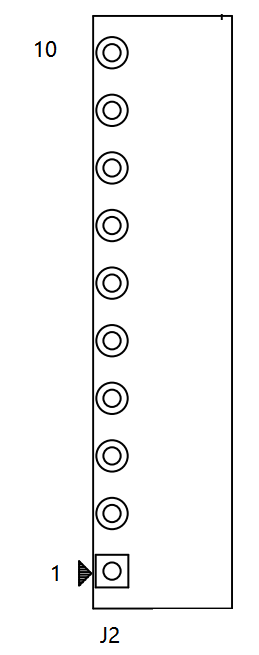

    MY-WIREDCOM有线通信接口主要包含RS232、RS485、CAN等通信接口。采用1x10Pin 凤凰端子连接器。该连接器特点:3.81mm Pin间距。参考物料型号ULO-TB13-15RC/3.81-10P-4000A,品牌ULO。

    凤凰端子连接器
    位号 标识 功能 信号 说明
    J2 1 输出隔离电源5V 5V_ISO
    2 隔离电源地 GND_ISO CAN和RS485参考地使用GND_ISO
    3 隔离CANL CANL
    4 隔离CANH CANH
    5 隔离RS485_A RS485_A
    6 隔离RS485_B RS485_B
    7 RS232_TX RS232_TX
    8 RS232_RX RS232_RX
    9 输出VDD5V VDD5V
    10 电源GND GND RS232参考地使用GND
    凤凰端子连接器接口定义
  • 产品参数

    序号 功能规格 参数
    1 供电要求 DC 4.75V~5.25V DC 3.3V
    2 功耗 模块本身功耗小于0.3W
    3 工作温度 -40℃~+85℃
    4 存储温度 -40℃~85℃
    5 电气隔离接口 RS485,CAN
    6 非电气隔离接口 RS232

    MY-WIREDCOM规格参数

    序号 产品型号 安装位置与方式
    1 MYD-YA15XC-T 安装在J15排针,
    2 MYD-JX8MPQ 安装在J25排针,RS232功能不支持

    MY-WIREDCOM支持产品列表

  • 机械尺寸

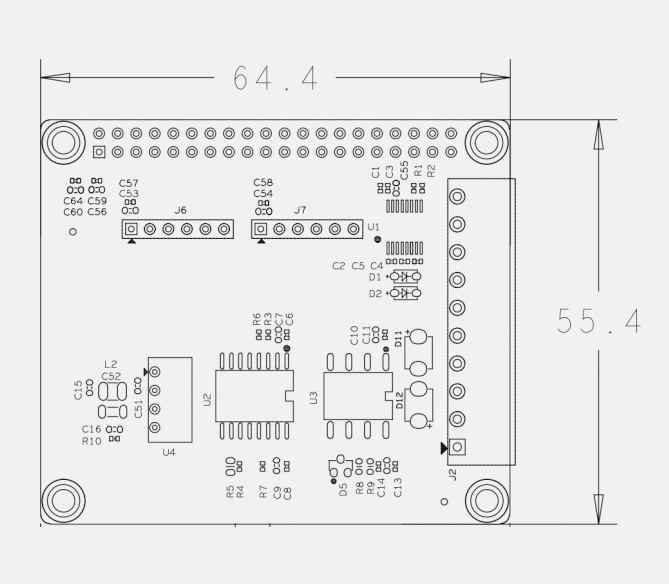

    MY-WIREDCOM采用4层板设计,尺寸64.4x55.4x1.6mm。
