MYC-YT507H核心板及开发板

车规级处理器，国产工业CPU平台

  • 全志T507-H，四核Cortex–A53，1.5GHz，符合汽车AEC-Q100测试要求;
  • 支持4K@60FPS H.265视频解码，支持4K@25FPS H.264视频编码；
  • 支持LVDS、HDMI、RGB以及CVBS四种显示输出接口；
  • 可支持双屏同显、双屏异显，支持MIPI CSI 、DVP摄像头输入；
  • 丰富外设扩展：支持双路网口，4个USB2.0接口，1个SPI，2个SDIO；
  • 工业级-40℃ - +85℃，邮票孔222PIN引脚+ LGA设计；

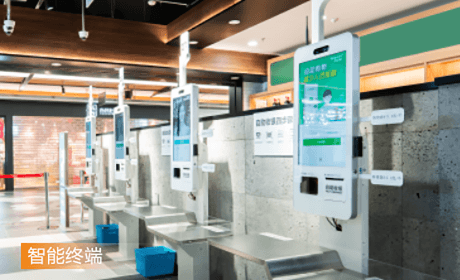

应用：电力物联网、汽车电子、商业显示、工业控制、医疗器械、智能终端等。
    |
  • 核心板
    • |
  • 开发板
    • |
  • 规格参数
    • |
  • 产品选型
    • |
  • 选配模块
    • |
  • 资料下载
    • |
  • 购买连接
    • |

  • 经济高效的T507-H的应用范围

    MYC-YT507H核心板及开发板，全志T507-H系列具有超高性能和丰富外设资源，可广泛应用于电力物联网、汽车电子、商业显示、工业控制、医疗器械、智能终端等领域。

    来自全志车规级处理器 国产工业CPU平台

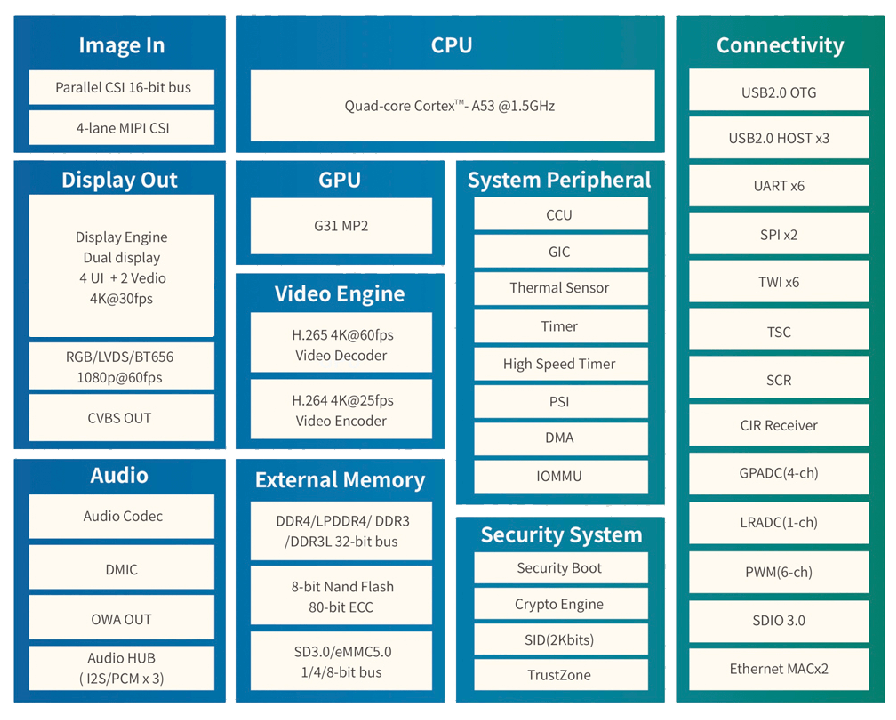

    MYC-YT507H核心板及开发板，T507-H处理器集成四核Cortex™-A53 CPU、G31 MP2 GPU、32位DDR3/LPDDR3/DDR4/LRDDR4动态随机存储器、多路视频输出接口（RGB/2*LVDS/HDMI/CVBS OUT）、多路视频输入接口（MIPI CSI/Parallel CSI）。该芯片支持4K@60fps H.265解码，4K@25fps H.264编码，DI，3D降噪，自动调色系统和梯形校正模块，可以提供流畅的用户体验和专业的视觉效果。

    核心板标注图、框架图

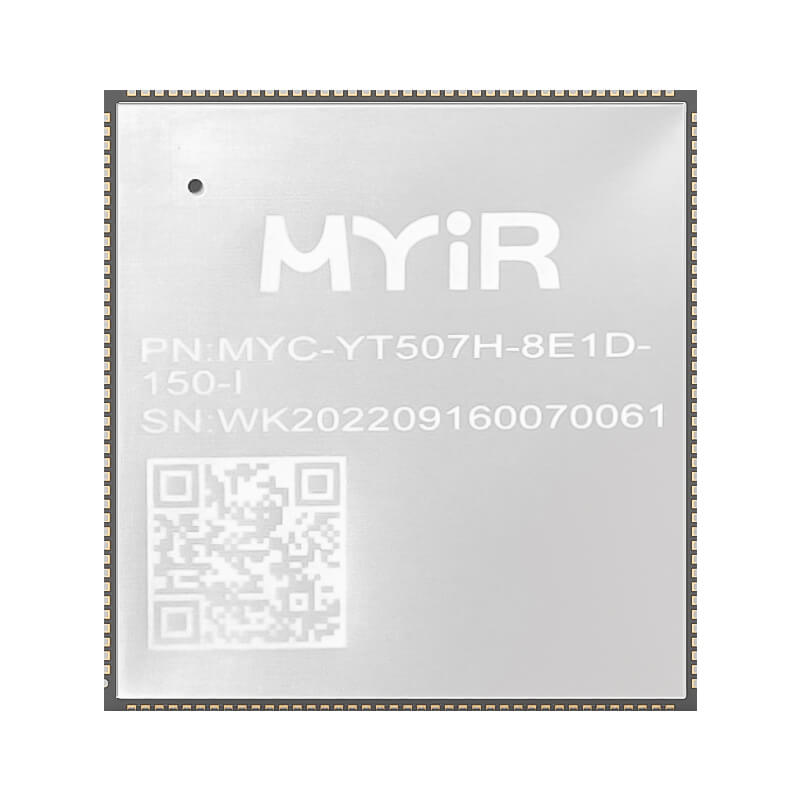

    MYC-YT507H核心板及开发板，采用全志T507-H处理器，板载PMIC电源管理芯片、LPDDR4、eMMC。核心板PCB尺寸大小43mmx45mm，采用SMD封装形式贴片，可以节约连接器成本。具有最严格的质量标准、超高性能、丰富外设资源、高性价比、长供货时间的特点，适用于高性能智能设备的要求。

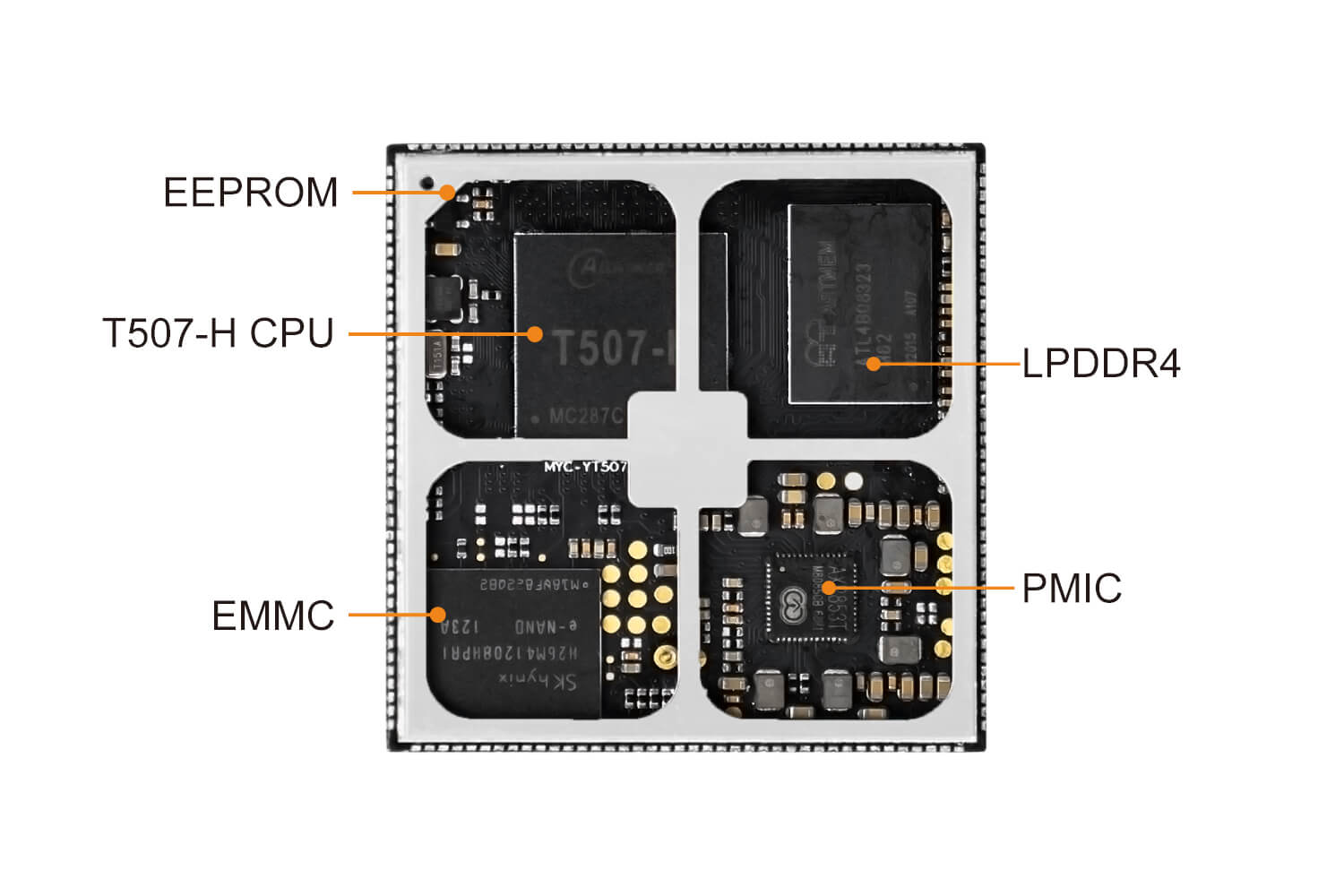

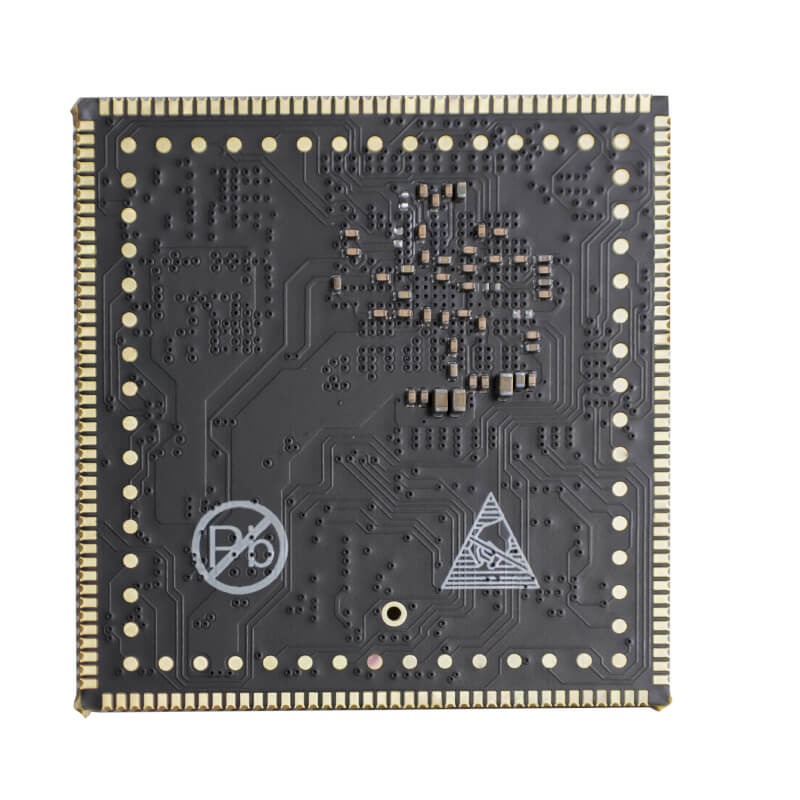

    核心板标注图(邮票孔）

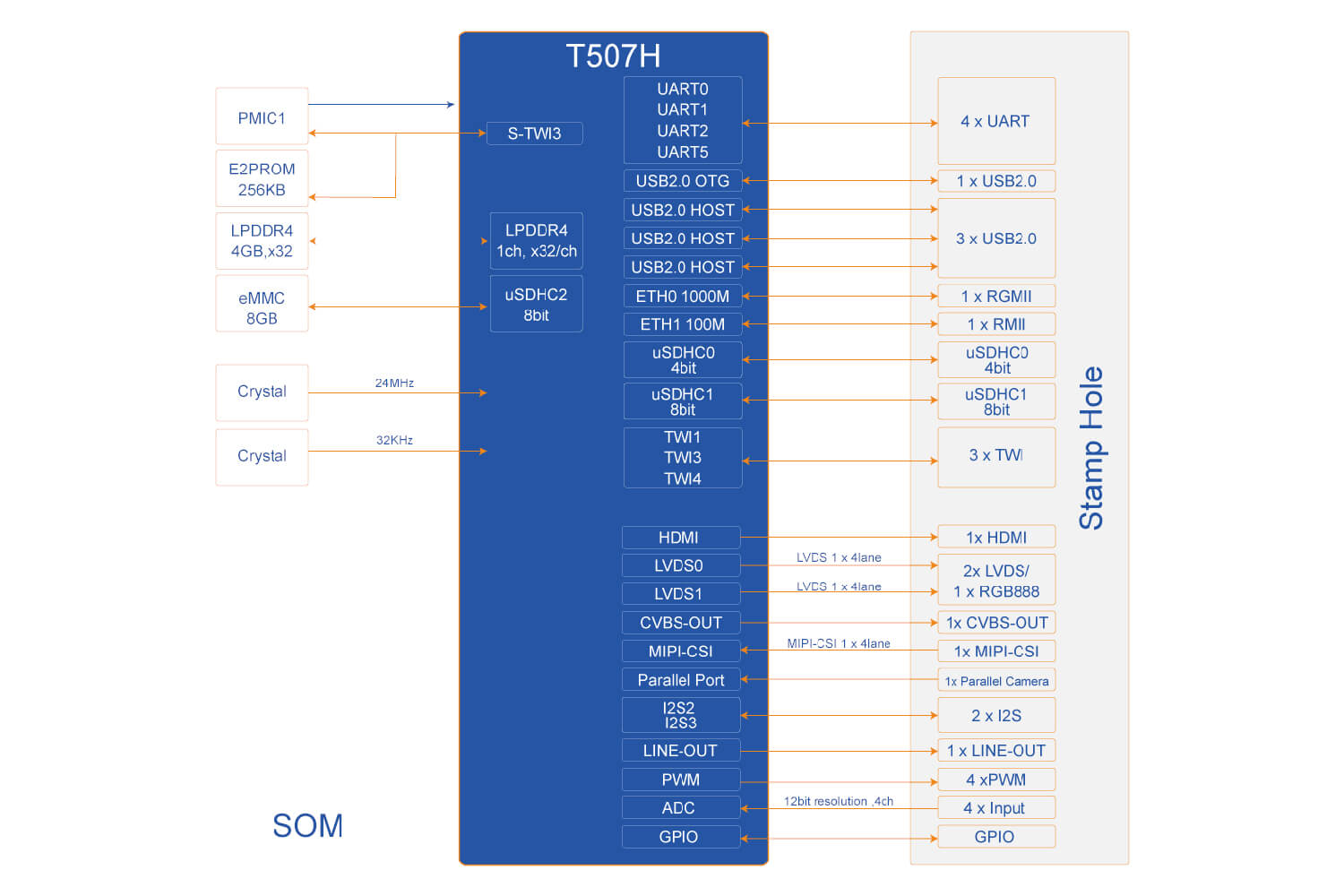

    核心板资源框架图

    选料、设计、测试认证全方位保证

    基于全志T507-H处理器的MYC-YT507H核心板及开发板经过一系列软硬件测试，保障产品性能稳定，关键信号质量测试、高低温测试、软件压力测试，24小时无故障运行，适应严苛工业环境。

    性能稳定 品质可靠

    MYC-YT507H核心板，基于国产全志T507-H芯片，采用邮票孔+ LGA设计，在保障222PIN的同时，能够节省4个以上连接器成本，在提供高可靠连接的同时，最大限度降低了整体物料成本，核心板价格低于同类产品30%左右。

    丰富开发资源

    MYC-YT507H核心板及开发板，基于全志T507-H芯片，软件资料包含但不限于U-boot、Linux、所有外设驱动源码和相关开发工具。文档资料包含产品手册、硬件用户手册、硬件设计指南、底板PDF原理图、Linux软件评估和开发指南等相关资料。MYIR旨在为开发者提供稳定的参考设计和完善的软件开发环境，能够有效帮助开发者提高开发效率、缩短开发周期、优化设计质量、加快产品研发和上市时间。

  • 开发板套件标注、框架图

    各种外设给足，适合应用广泛

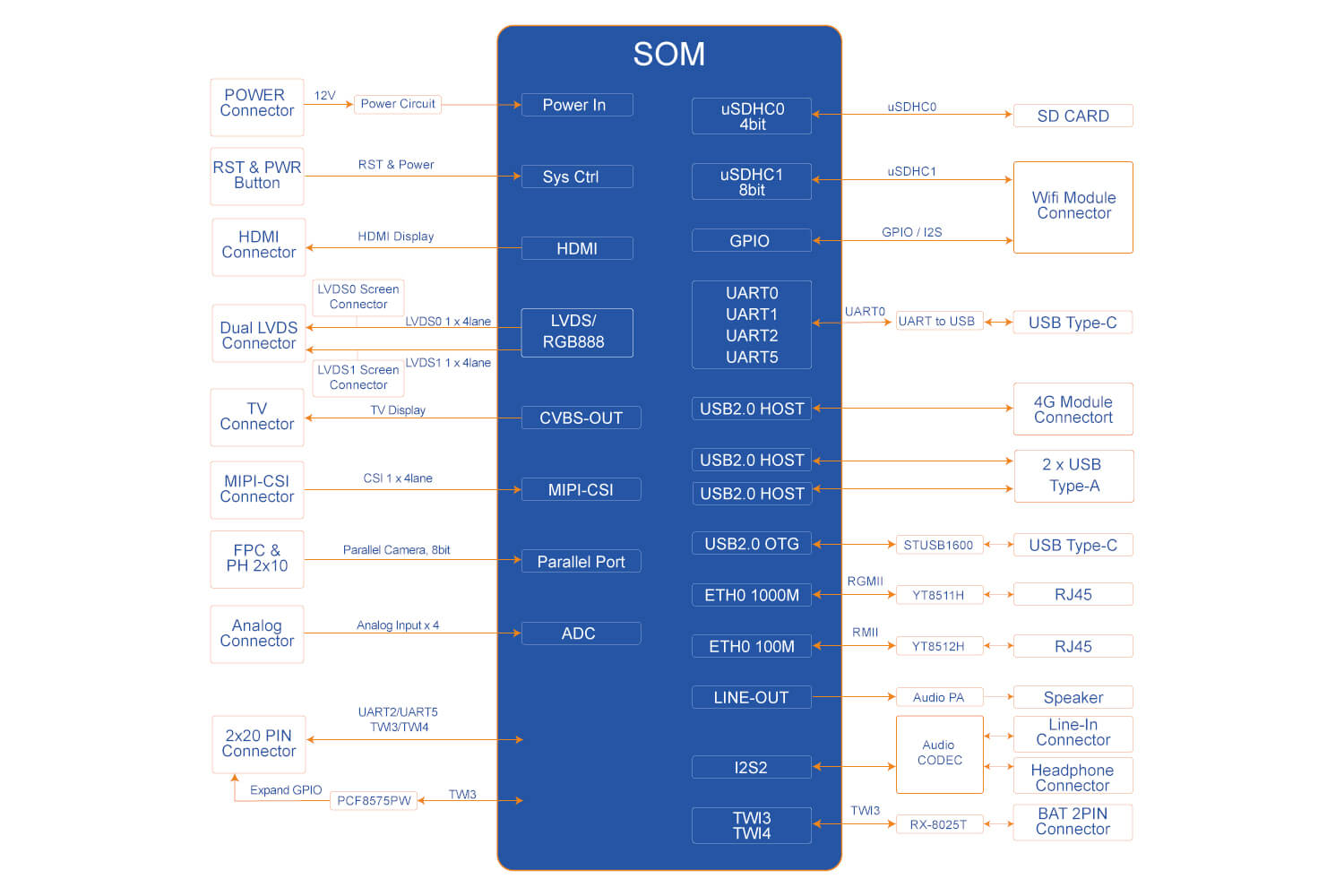

    开发板结构框图

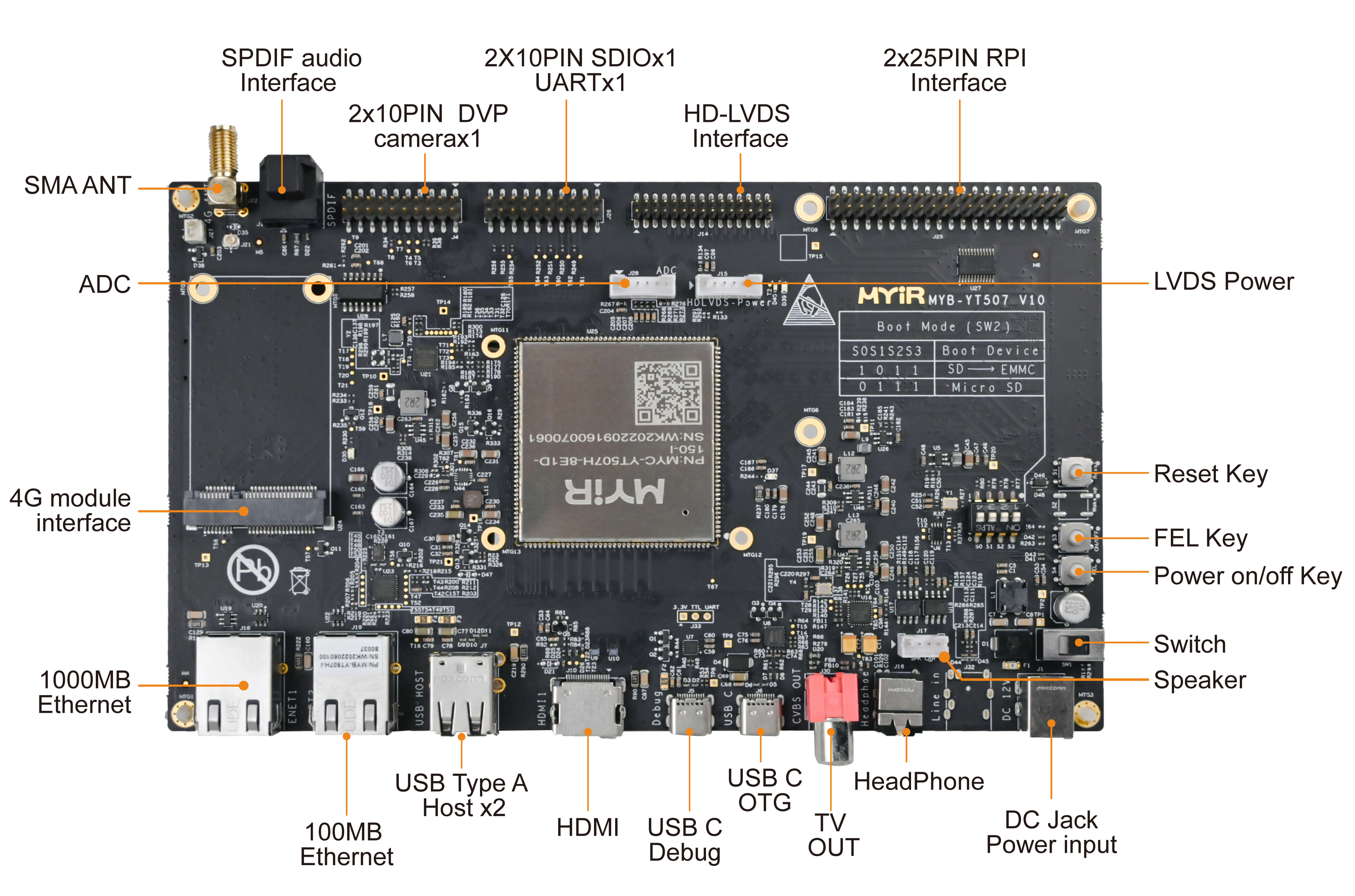

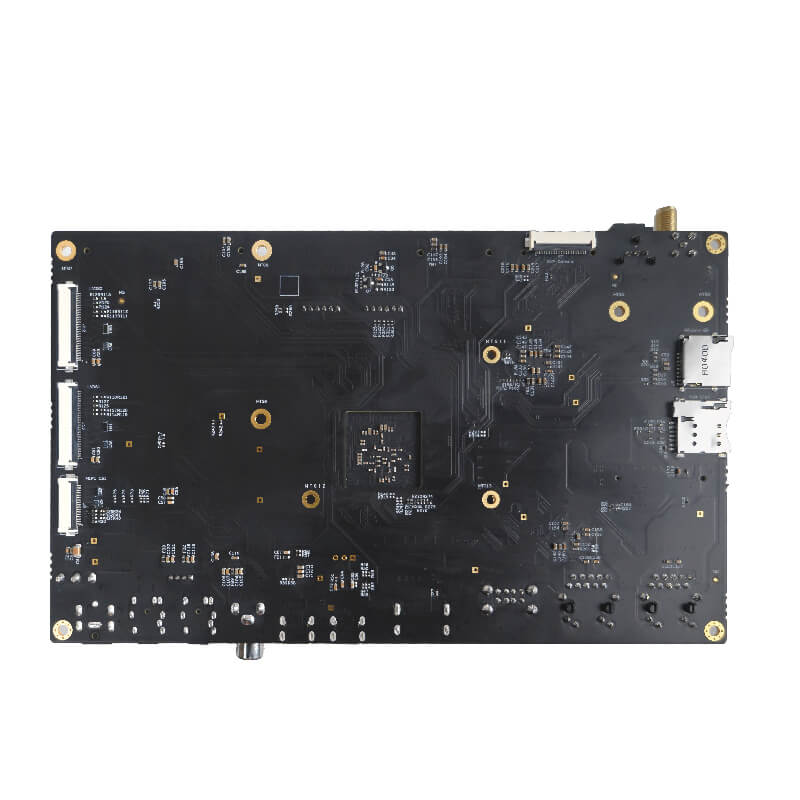

    开发板功能标识图

  • 规格参数

    根据存储器件、工作温度等参数的不同，基于全志T507-H处理器的MYC-YT507H核心板有4种型号，请从以下列表中选择最适合您的型号。针对批量要求，米尔提供定制服务，可以选配核心板参数。
    核心板资源及参数 核心板扩展信号资源 底板外设接口资源
    名称 主要参数 配置
    处理器型号 全志T507-H 标配
    处理器架构 四核Cortex-A53
    处理器主频 1.5GHz
    电源管理芯片 AXP853T 标配
    内存 1GB/2GB LPDDR4 ，容量可选3GB、4GB 可选
    存储器 标配8GB eMMC ，容量可选4GB、16GB、32GB 可选
    工作电压 5V
    机械尺寸 43mmx45mmx3.5mm(带屏蔽罩)
    接口类型 邮票孔+LGA，222PIN
    PCB工艺 10层板设计，沉金工艺
    工作温度 商业级：0℃~70℃，工业级：-40℃~85℃ 可选
    操作系统 Linux 4.9
    Ubuntu 18.04.5
    Android10
    项目 参数
    Ethernet 1* RGMII信号
    1* RMII信号
    GPIO 138* GPIO
    I2C 4* I2C
    SPI 2* SPI
    USB2.0 3* USB2.0 Host
    1* USB 2.0 OTG
    Camera 1* DVP 数字摄像头
    1* MIPI CSI 摄像头
    SDIO 2* SDIO
    UART 6* UART
    ADC 4* GPADC
    1* LRADC
    Display Output 1* HDMI 2.0a，支持4K@60fps
    2* 单路LVDS或1* 双路LVDS 或RGB24，最高支持1080p@60fps
    1* TV CVBS 输出，支持PAL/NTSC
    JTAG 支持JTAG
    Audio 1* 音频输出
    3* I2S/PCM
    功能 参数
    系统 POWER 12V DC JACK
    KEY 1路复位按键
    1路FEL刷机按键
    1路ON/OFF按键
    SWITCH 1路电源开关
    BOOT SET 1路拨码开关
    SD 1路Micro SD卡槽
    通讯接口 WIFI/BT 1路WIFI/BT模块接口，通过20PIN排针引出
    4G 1路4G Mini PCIE接口
    1路SIM卡座
    Ethernet 1路10/100/1000M以太网接口，RJ45接口
    1路10/100M以太网接口，RJ45接口
    USB 2路 USB 2.0 HOST 接口，采用Type-A接口
    1路USB 2.0 OTG接口，采用Type-C接口
    UART 1路调试串口，通过串口转USB，采用Type-C接口
    2路普通串口，通过扩展接口引出
    多媒体接口 DISPLAY 1路HDMI 2.0a接口
    2路LVDS 显示接口(支持单/双通道)
    1路TV CVBS模拟视频输出接口
    CAMERA 1路MIPI CSI摄像头接口
    1路DVP摄像头接口
    AUDIO 1路3.5mm音频输出接口
    1路SPDIF音频输出接口
    1路扬声器扩展接口
    扩展接口 Expansion IO 1路2.54mm间距的40PIN排针，GPIO/TWI/UART

  • 产品选型

    基本参数 开发板包装清单
    型号 主芯片 板卡温度级别 内存 存储器
    核心板
    MYC-YT507H-8E1D-150-C T507-H 商业级：0～+70℃ 1GB LPDDR4 8GB eMMC
    MYC-YT507H-8E1D-150-I T507-H 工业级：-40~+ 85℃ 1GB LPDDR4 8GB eMMC
    MYC-YT507H-8E2D-150-C T507-H 商业级：0～+70℃ 2GB LPDDR4 8GB eMMC
    MYC-YT507H-8E2D-150-I T507-H 工业级：-40~+ 85℃ 2GB LPDDR4 8GB eMMC
    开发板
    MYD-YT507H-8E1D-150-C T507-H 商业级：0～+70℃ 1GB LPDDR4 8GB eMMC
    MYD-YT507H-8E1D-150-I T507-H 工业级：-40~+ 85℃ 1GB LPDDR4 8GB eMMC
    MYD-YT507H-8E2D-150-C T507-H 商业级：0～+70℃ 2GB LPDDR4 8GB eMMC
    MYD-YT507H-8E2D-150-I T507-H 工业级：-40~+ 85℃ 2GB LPDDR4 8GB eMMC
    项目 数量
    板卡 核心板一片，底板一片，两者组装在一起
    资料 QSG快速使用手册一份
    线材 TYPE-C连接线一条
    电源适配器 12V/2A适配器一个
    DC转换接头 转接头5.5x2.1 female转5.5x1.7 male一个

  • 选配模块

    项目 说明 购买链接
    摄像头 MY-CAM002U(200W像素) USB摄像头 点击购买
    MY-CAM011B(200W像素) 数字摄像头模块 点击购买
    MY-CAM003M MIPI接口摄像头模块 点击购买
    液晶屏 MY-LVDS070C液晶模块，7寸LVDS接口 点击购买
    MV215FHB-N31液晶模块，21寸LVDS接口
    有线通信接口模块 MY-WiredCom，树莓派接口形式，支持RS232/RS485/CAN 点击购买
    4G模块 移远EC20模块
    WIFI/BT模块 MY-WF005S 点击购买

  • 资料下载

    序号 资料名称 更新时间 大小 下载/查看
    01 MYC-YT507H产品手册 2022.4.29 1.82MB download
    02
    		 SZX22-024278-01_EC_F MYC-YT507H SOM ROHS report.PDF
    		 2022.8.19 2.19MB download
    03
    		 MYC-YT507H CE- Ver
    		 2022.8.19 305KB download
    04 MYC-YT507H CE- RPT
    		 2022.8.19 4.83MB download
