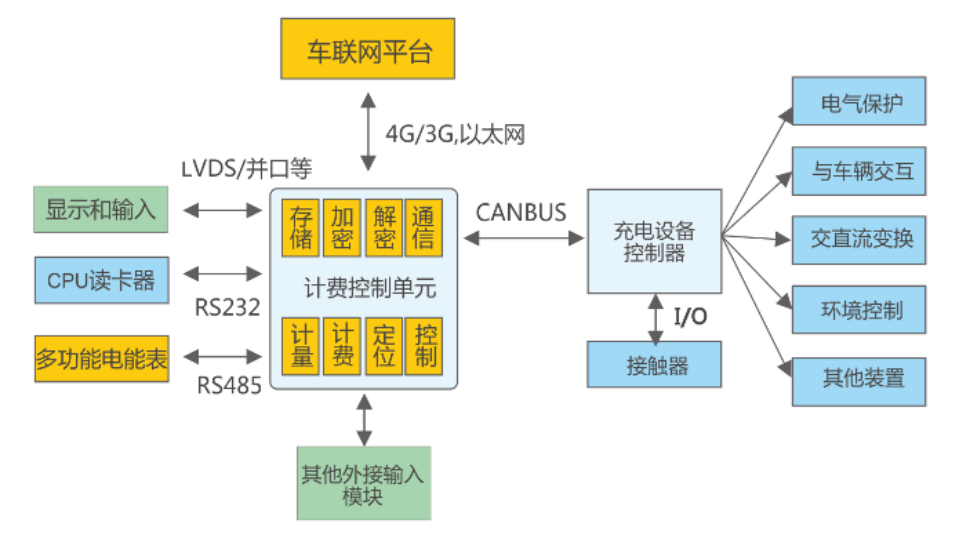

南网充电桩内部元器件关系

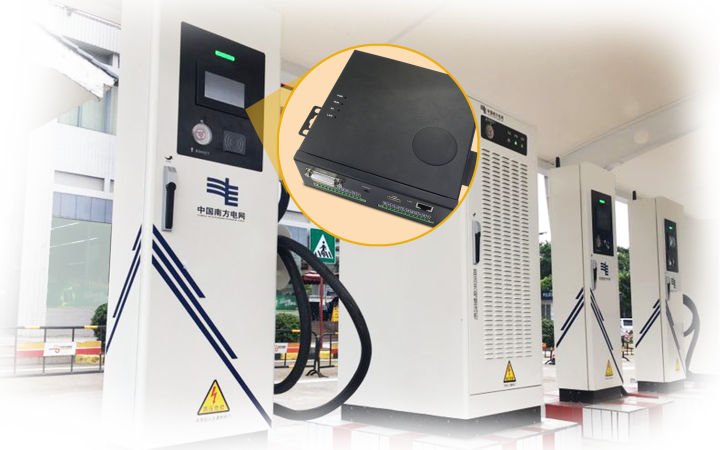

南网专用计费单元

电气性能符合国家充电桩行业标准,结合南方电网对于充电桩计费控制单元的技术要求,优化接口与成本,无缝接入南方电网多个省局运营平台,协助客户快速实现南网项目交付

工业品质,稳定可靠

MY-EVC3000S-V2采用-40~85℃工业级物料,通过包括信号质量分析、EMC测试、高低温测试、通讯接口软件压力测试、老化拷机等一系列测试,在各种恶劣环境中均可稳定运行。

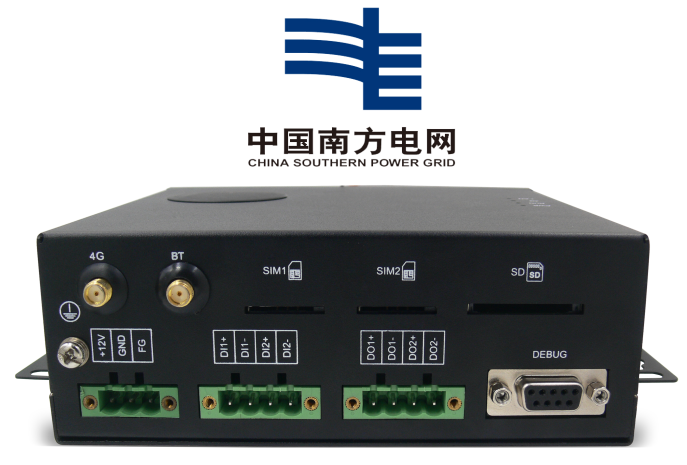

主要接口及功能模块

功能 MY-EVC3000S-V2
CPU主频 TI AM3354 Sitara ARM Cortex-A8 800MHz
内存 512MB,DDR3
FLASH 512MB,Nand Flash
外扩存储 标准SD卡,支持最高32G。SD卡安装方式:标准SD卡,外插式安装
移动通信 配置全网通4G通信模块,可更换;2个标准SIM卡插槽,外插式安装
蓝牙 支持蓝牙通讯功能
ESAM 支持ESAM芯片
DO 2路220V/5A;继电器隔离
DI 2路,外部提供空节点;内部提供12V,光电隔离
触摸彩屏接口 LVDS接口(20线);电阻触摸屏接口
掉电检测 1路GPIO,掉电保护时间大于15S
UART UART共5路:
(1)RS232   2路:
RS232-01:Console口
RS232-02:连接外置读卡器1
(2)RS485   1路:
RS485-01:连接外置表计1
(3)备用1路:
RS232/485复用:备用,接口类型可配置
USB 共1路:USB-01:USB HOST 引出,USB接口
CAN BUS ≥2路:
CAN-01:CAN2.0 B,125/250kbps,与充电控制器通信
CAN-02:CAN2.0 B,125/250kbps,备用
以太网 1路:10/100M,RJ45
RJ45-01:10/100M,用于连接上级系统
详细资料下载

合作客户

相关产品

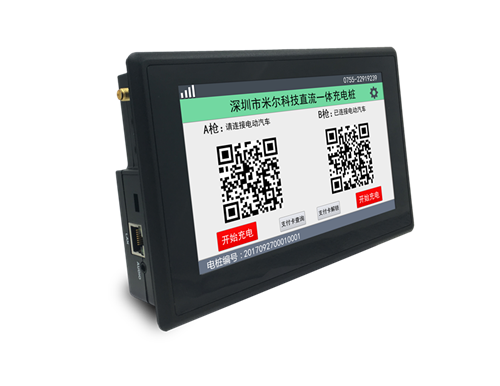

MY-EVC5100S
