性能强大，配置奢华

  • 基于XILINXMPSoC全可编程处理器，4核Cortex-A53（Upto1.5GHz）+FPGA+GPU+VideoCodec(仅EV系列)，空前强大
    具体型号：XCZU3EG-1SFVC784,XCZU4EV-1SFVC784,XCZU5EV-2SFVC784

  • 板载4GB DDR4 SDRAM（64bit ，2400MHZ) 及丰富的存储资源，从容应对复杂运算

  • 板载千兆以太网PHY 和USB PHY , 轻松实现高速互联

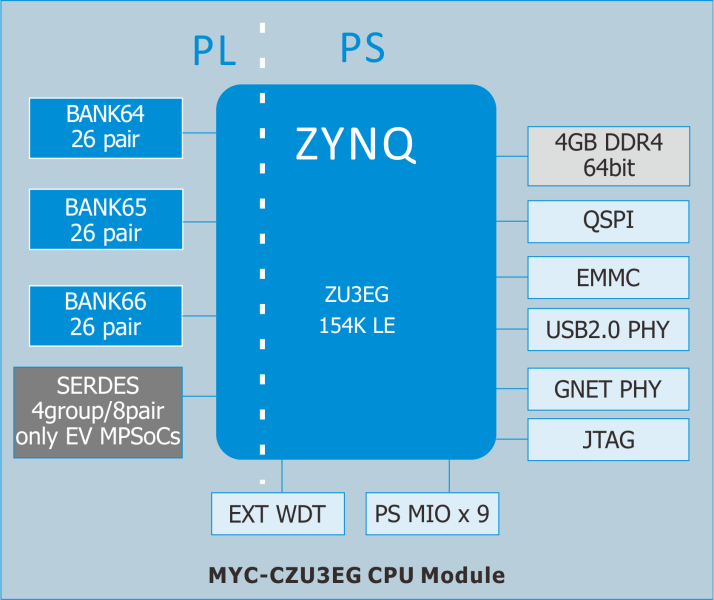

MPSoC核心板功能框图
核心板型号 MYC-CZU3EG MYC-CZU4EV MYC-CZU5EV
处理器型号 XCZU3EG XCZU4EV XCZU5EV
ARM内核 ARM Cortex-A53*4 ARM Cortex-A53*4 ARM Cortex-A53*4
速度等级 —1 （1200MHz） —1 （1200MHz） —2（1333MHz）
FPGA逻辑单元 154k 192k 256k
触发器 141K 176K 234K
查找表 71K 88K 117K
Block RAM 7.6Mb 4.5Mb 5.1Mb
乘法器 360 728 1248
视频编解码器 无 H.264/H.265 H.264/H.265
PL PCIe Gen3 无 4 4
PL GTH收发器 无 12.5Gb/s*4 12.5Gb/s*4

Zynq UltraScale MPSoC



极致的选料与工艺标准&十年生命周期保证

  • Zynq UltraScale MPSoC核心板优点

  • Samtec 28+Gbps
    高速高可靠性BTB连接器

  • Zynq UltraScale开发板优点

  • 松下M6板材&12
    层盲埋孔工艺

  • MPSoC开发板优点

  • Micron存储，Intel 电源
    村田电容，完全顶级用料

  • Zynq UltraScale生命周期长

  • 十年生命周期保证

板载资源&参数

双160PIN 插针BTB连接器提供丰富IO接口

MPSOC核心板信号接口
项目 数量 描述
PS（ARM） 预留PSMIO 9个
PCIE 1组 高速SERDES
USB3.0 1组
SATA3.0 1组
DP1.2 1组
JTAG 1组 通用IO接口
TF 1组
UART 1组
USB2.0 1组
GIGE 1组
PL(FPGA)） SFP 4组 高速SERDES EV系列支持
BANK64 26对 共156个（78对）可调电压IO
BANK65 26对
BANK66 26对

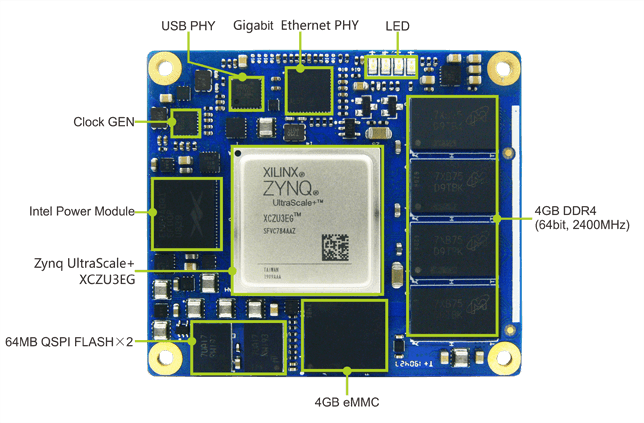

MPSoC核心板板载资源
项目 描述
CPU XCZU3EG/XCZU4EV/XCZU5EV
RAM 4GB DDR4 64bit (1GB*4)
FLASH 4GB eMMC
128MB QSPI，64MB*2
PHY Gigabit PHY * 1
USB 2.0 PHY * 1
WDT Ext WDT * 1
LED PS_ERROR_STATUS（yellow），  PS_ERROR_OUT（yellow），
 PS_DONE（green），  PS_INIT_B（green）
MPSoC核心板功能模块
MPSOC_ZU3EG功能模块

丰富可靠的软件资源，加速产品开发

作为XILINX全球官方合作伙伴，米尔同时提供完善的开发环境与工具支持系统已升级至PetaLinux2020.1版本，支持Vitis开发

MPSOC-Linux软件资源
类别 名称 描述信息 源码
Tool chains gcc9.2.0 gcc version 9.2.0
Bootloader boot.bin 一级引导程序，包括 fsbl、u-boot Yes
Linux Kernel Linux 5.4.0 专为 MYD-CZU3EG/4EV/5EV 硬件制定的 Linux 内核 Yes
Driver USB2.0/3.0 Host USB2.0/3.0 Host驱动 Yes
Ethernet 千兆以太网驱动 Yes
MMC/SD/TF MMC/SD/TF卡驱动 Yes
Qspi flash Qspi flash驱动 Yes
CAN CAN驱动 Yes
DP DP显示驱动 Yes
HDMI HDMI驱动 Yes
LCD LCD驱动 Yes
SATA SATA硬盘驱动 Yes
I2C I2C驱动 Yes
UART 串口驱动 Yes
Watchdog Watchdog看门狗驱动 Yes
GPIO GPIO驱动 Yes
LED LED驱动 Yes
Button Button按键驱动 Yes
SFP SFP驱动，仅 CZU4EV/5EV 版本支持 Yes
SFP+ SFP+驱动，仅 CZU4EV/5EV 版本支持 Yes
PCI-E PCI-E驱动 Yes
VCU VCU(视频编解码单元)驱动，仅 CZU4EV/5EV 版本支持 Yes
Application Led Led例程 Yes
Button Button例程 Yes
CAN CAN例程 Yes
Uart Rs232 例程 Yes
Net Socket例程 Yes
File system Ramdisk Ramdisk系统镜像
Rootfs Buildroot制作，包含Qt Yes
Petalinux Petalinux2020.1 支持xilinx的petalinux2020.1版本的开发工具，并支持Vitis开发。


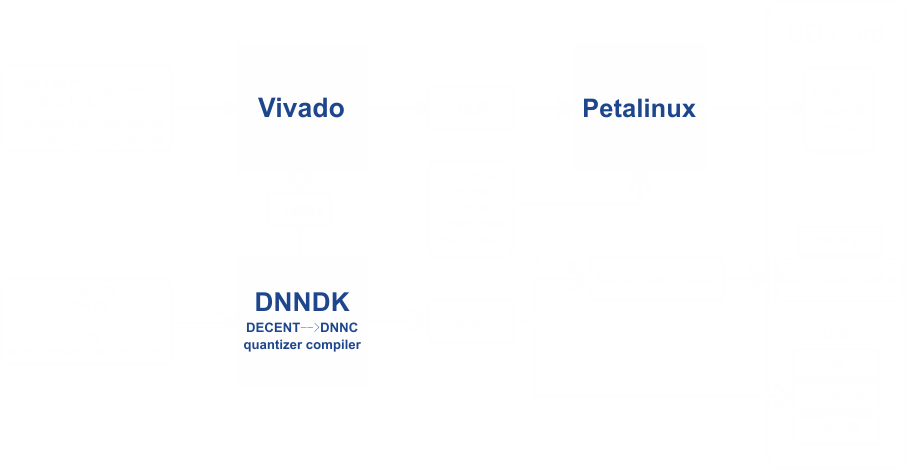

MYC-CZU3EG新功能：DPU人工智能引擎

Xilinx®深度学习处理器单元（DPU）是专用于卷积神经的可配置计算引擎网络。引擎中使用的并行度

是设计参数，可以根据需要选择目标设备和应用程序。 它包含一组高度优化的指令，并支持大多数

卷积神经网络，例如VGG，ResNet，GoogLeNet，YOLO，SSD，MobileNet，FPN等。MYC-CZU3EG

搭载DPU AI引擎，可提供强大AI计算能力，结合DNNDK工具链，为AI应用落地提供完整支撑。

*本套软件搭载Linux系统，开发者可以基于Linux系统进行应用程序进行开发

配套评估板：MYD-CZU3EG/4EV/5EV开发板

功能全面的高规格Zynq UltraScale+ MPSoC开发平台

  • 板载DisplayPort,USB3.0,SATA3.1, PCIE等高速接口及空前丰富的通用接口
  • 卓越设计、灵活易用
  • 极致选料做工、品质可靠
  • 配件完善好用
Zynq UltraScale+ MPSoC开发平台
商城购买           资料下载

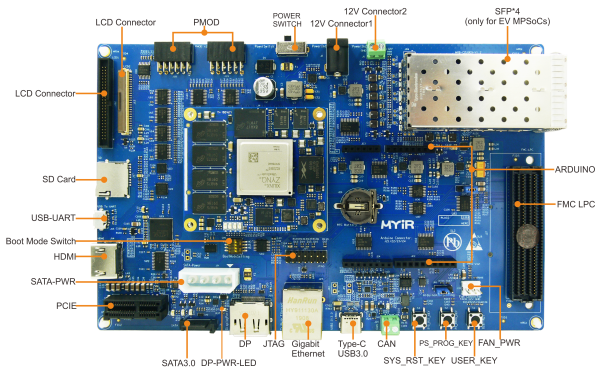

空前丰富的高速/通用外设接口，助力高效开发

MPSOC开发板板载资源
PS单元
项目 参数
USB 1路TYPEC USB3.0（含USB2.0）接口
SATA 1路SATA3 7PIN接口，带D4电源接口
DP 1路DisplayPort接口，1lane
PCIE 1路PCIE2.0 1x接口
Ethernet 1路10/100/1000Mb/s以太网接口（核心板PS_MIO通过DP83867引出）
串口 1路Micro USB转串口用于调试
TF 1路TF卡接口
JTAG 1个14PIN双排接口，间距2.54MM
按键 3个按键（1个复位键，1个PL复位键，1个用户键）
RTC 内部RTC模块
PL单元
项目 参数
FMC 1路xilinx标准LP FMC接口
HDMI 1路HDMI接口，RGB24 bit，不支持音频
LCD 与HDMI复用显示信号，RGB 24bit（两种接口，一种FPC 50Pin，一种25x2Pin 1.27mm）
TP 支持电阻触摸屏和电容屏（与LCD信号在相同接口内）
PMoD 2路
CAN 1路CAN接口（带信号和电源隔离）
Arduino 1路标准28PIN Arduion接口
SFP 4路SFP接口（仅XCZU4EV）
LED 1个LED（绿色）：指示是否DisplayPort电源OK
1个LED（蓝色）：电源指示灯
2个LED（黄色）：用户自定义灯

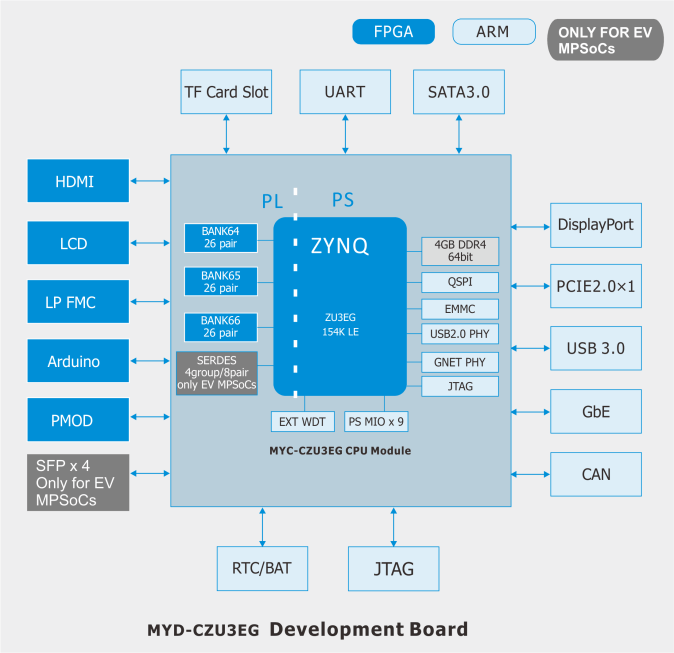

MPSOC开发功能模块
MPSoC开发板功能模块

卓越设计，灵活易用

  • MPSoC核心板优势

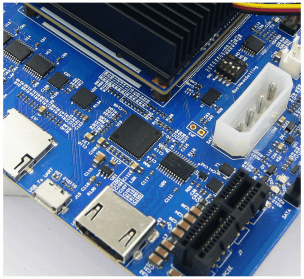

  • 两种供电接口设计，方便

  • MPSoC开发板特点

  • 两种LCD接口设计，适配性

  • MPSoC核心板优势

  • 支持ARDUINO 接口，可玩性佳

  • Zynq UltraScale开发板

  • 板载FMC 接口，扩展性高

品质可靠，配件完善

  • XCZU3EG开发板特点

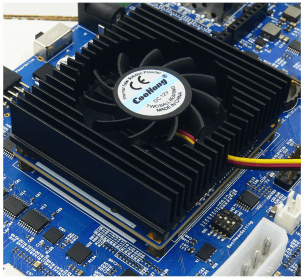

  • 定制高品质风扇散热模块
    稳定安静

  • XCZU3EG开发板特点

  • 松下M6板材&全线
    采用顶尖品牌物料

  • XCZU3EG开发板

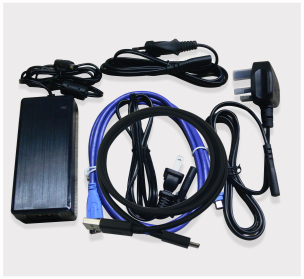

  • 配套高品质60W电源
    适配器及完善的配件包
