MYC-YA157C-V3核心板及开发板

STM32MCU生态系统

全新STM32MP1处理器，支持多种应用场景的HMI2.0应用;
内核2*Cortex-A7+Cortex-M4，主频650 MHz+209 MHz;
3D 图形处理单元 (GPU)；工业级：-40 ~ +85℃;
高性价比，稳定供货周期长达10年;

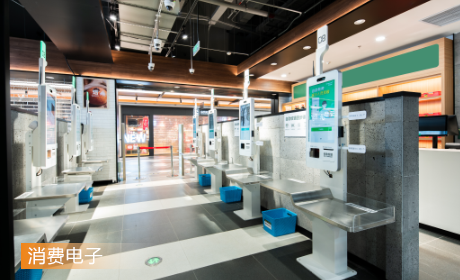

应用：多媒体、智能家电、卫生医疗、公共服务系统，广泛应用于生活的各种智能场景。

ST金牌合作伙伴 500+家客户选择

支持多种应用场景的HMI2.0应用

MYC-YA157C-V3核心板及开发板，意法半导体新推出的STM32MP1多核微处理器系列具有计算和图形处理能力，兼备高能效实时控制和高功能集成度。STM32MP157系列带来最高性能和最丰富资源，满足各类场景的资源要求，多媒体，智能家电，卫生医疗，公共服务系统场景。

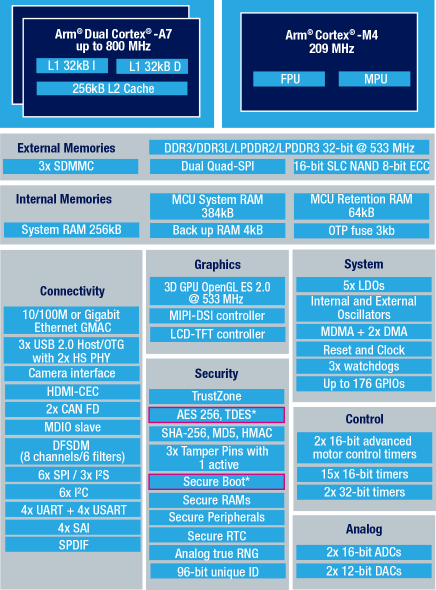

STM32MP157A系列MPU带来卓越性能

MYC-YA157C-V3核心板及开发板，基于STM32MP157处理器，采用双Cortex®-A7 内核 650 MHz • Cortex®-M4 内核 209 MHz主频 • 3D 图形处理单元 (GPU)• LCD-TFT 显示控制器

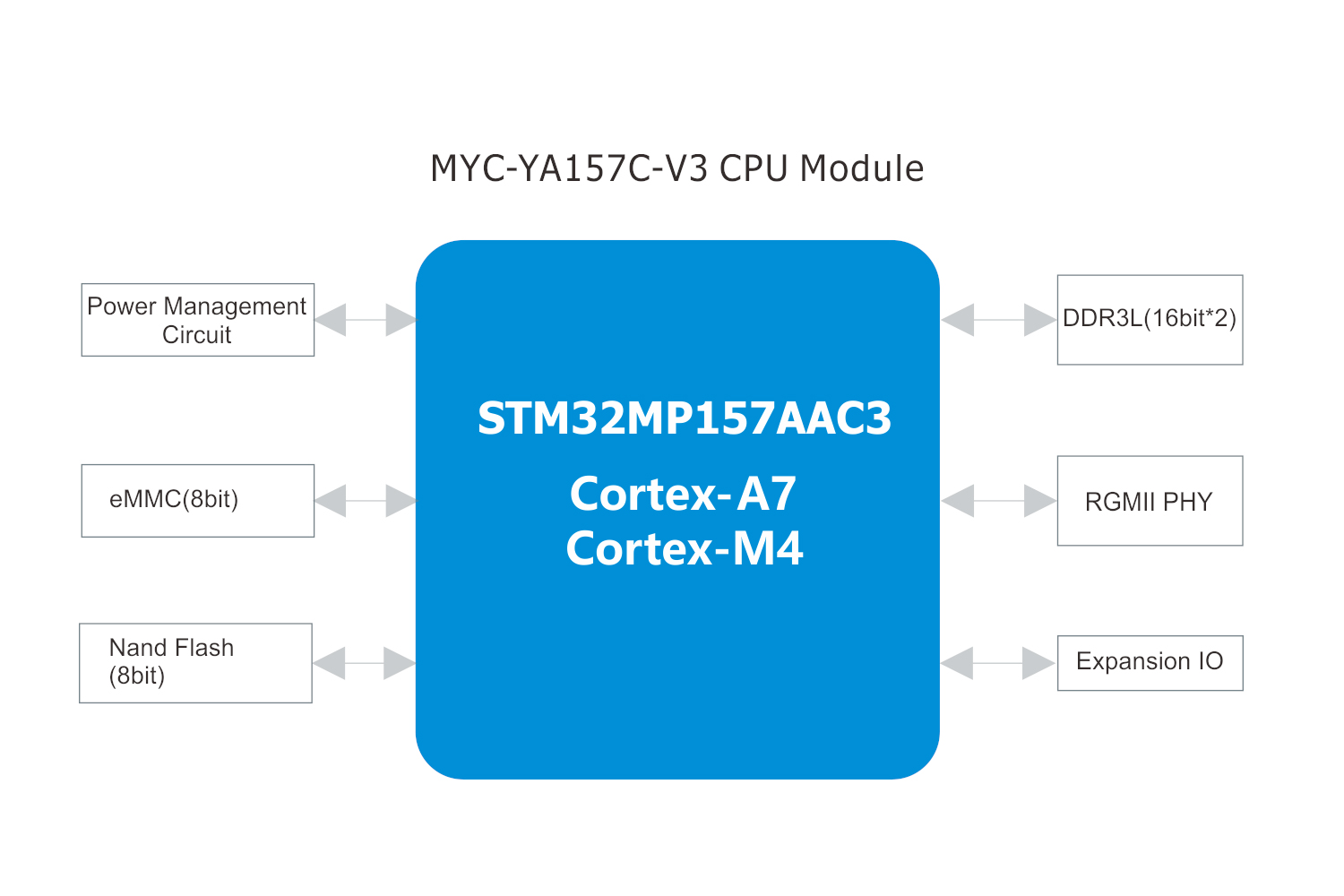

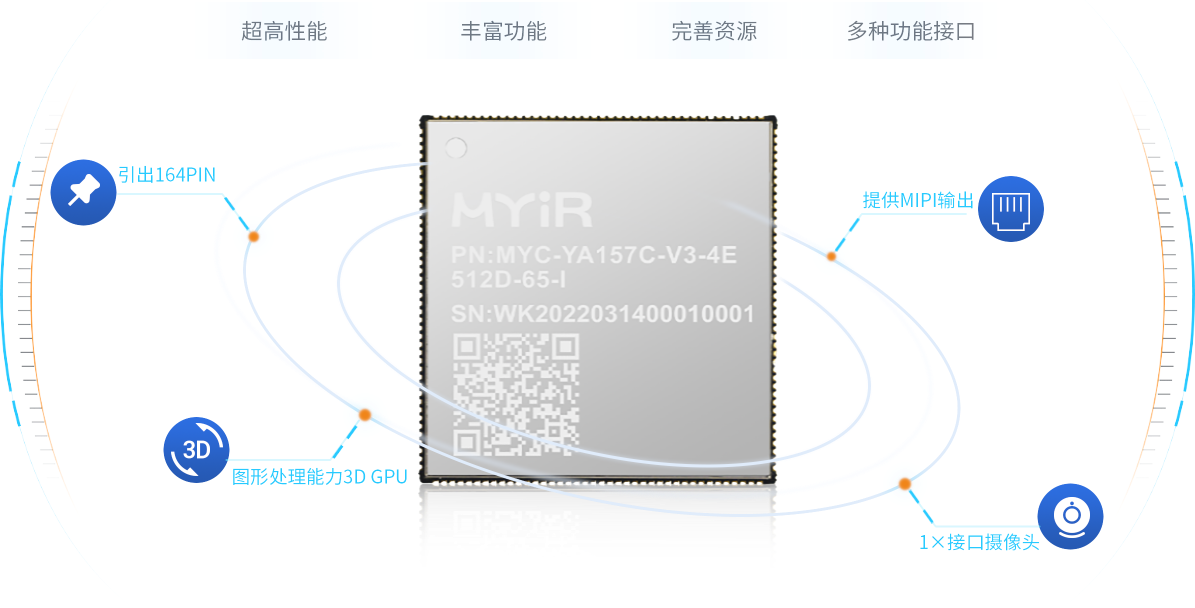

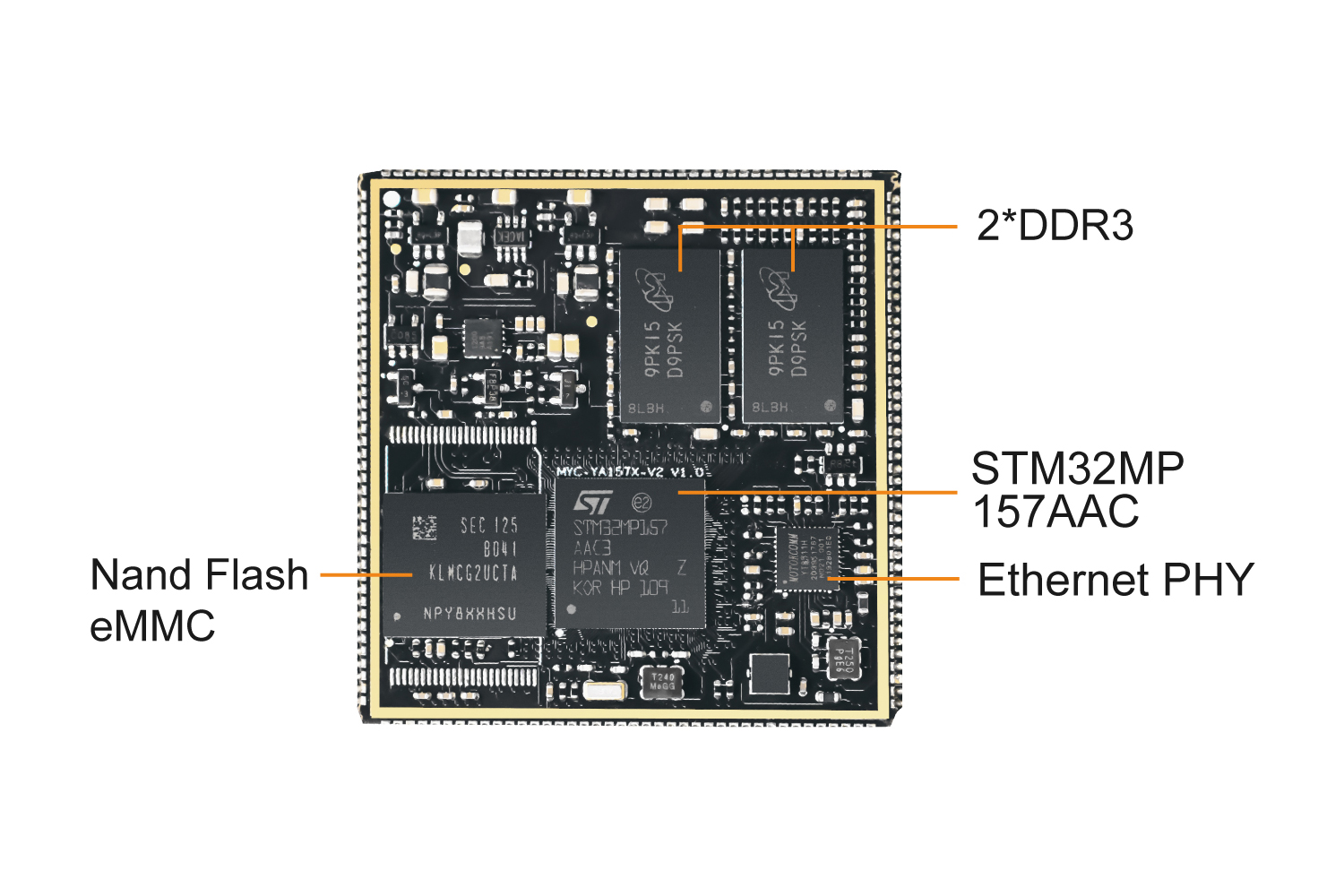

核心板标注图、框架图

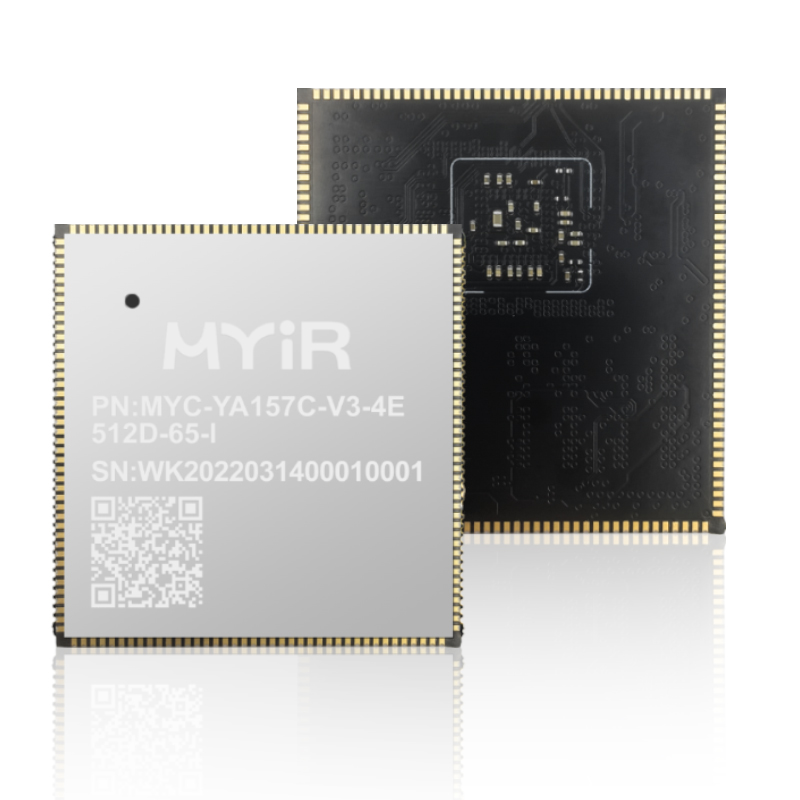

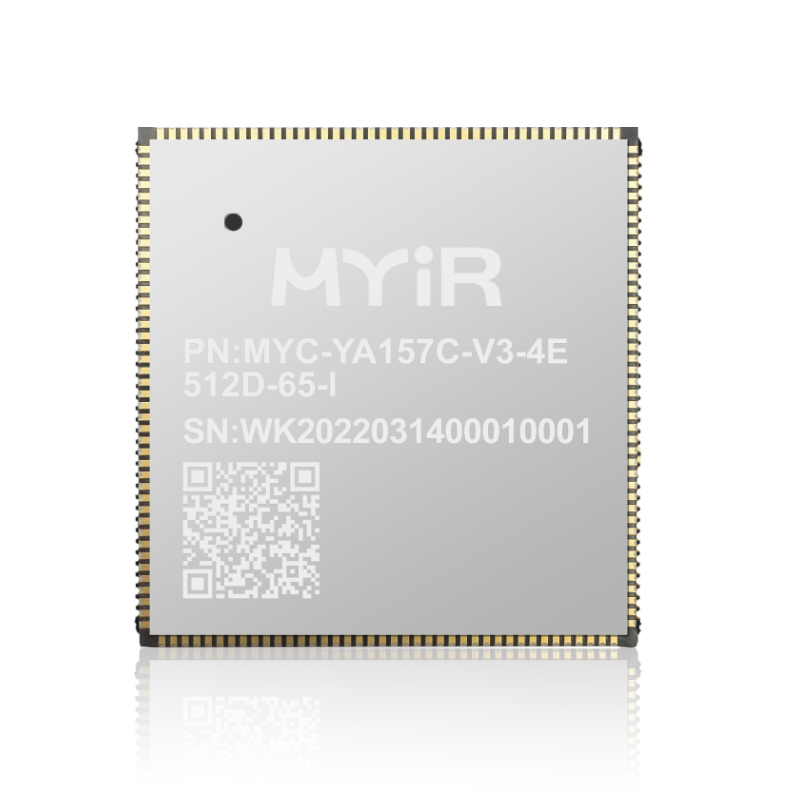

MYC-YA157C-V3核心板，采用ST公司STM32MP157AAC处理器作为主控平台,板载了 DDR3、 eMMC/Nand Flash、千兆以太网PHY。
超高产品质量：选料、设计、测试认证全方位保证

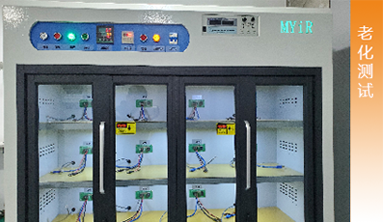

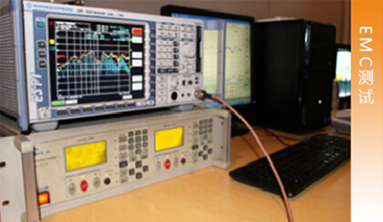

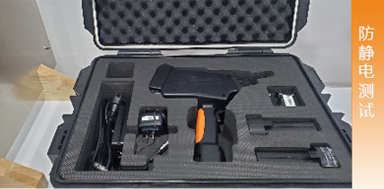

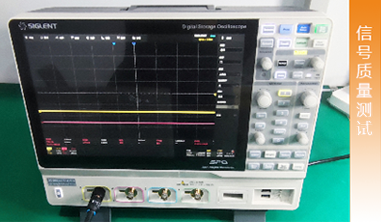

MYC-YA157C-V3核心板及开发板，经过一系列的软硬件测试，保障产品性能稳定关键信号质量测试、高低温测试、软件压力测试，24小时无故障运行，适应严苛工业环境。
品质可靠可拓展性强

MYC-YA157C-V3核心板和底板采用邮票孔焊接的方式连接，有助于降低成本，也能确保核心板与底板连接的稳固性。

丰富开发资源

MYD-YA157C-V3将提供丰富的软件资源以帮助客人尽快的实现产品的开发；基于ST官方Yocto Linux移植 • Ubuntu Linux，提供Ubuntu 18.04系统搭载XFCE桌面；米尔 MEasy HMI 应用参考设计，提供HMI参考设计的80%参考；米尔 MEasy IoT应用参考设计，提供MQTT+电力通信协议产品设计参考。

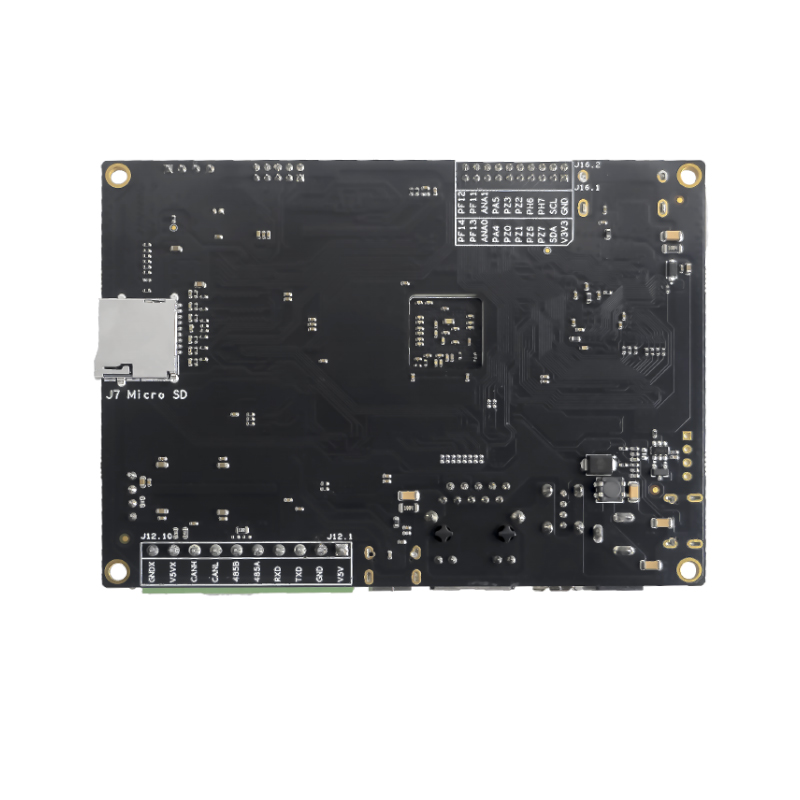

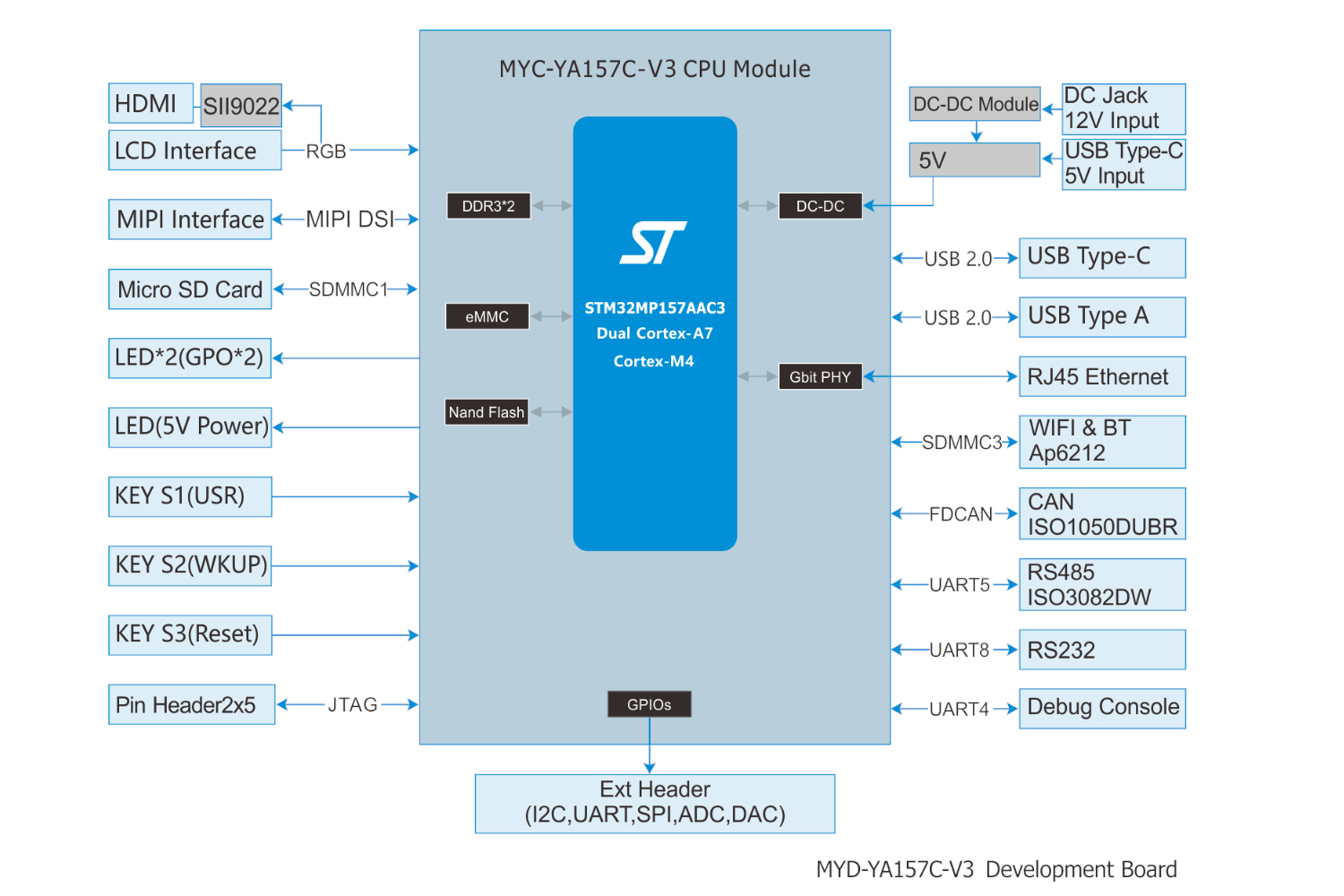

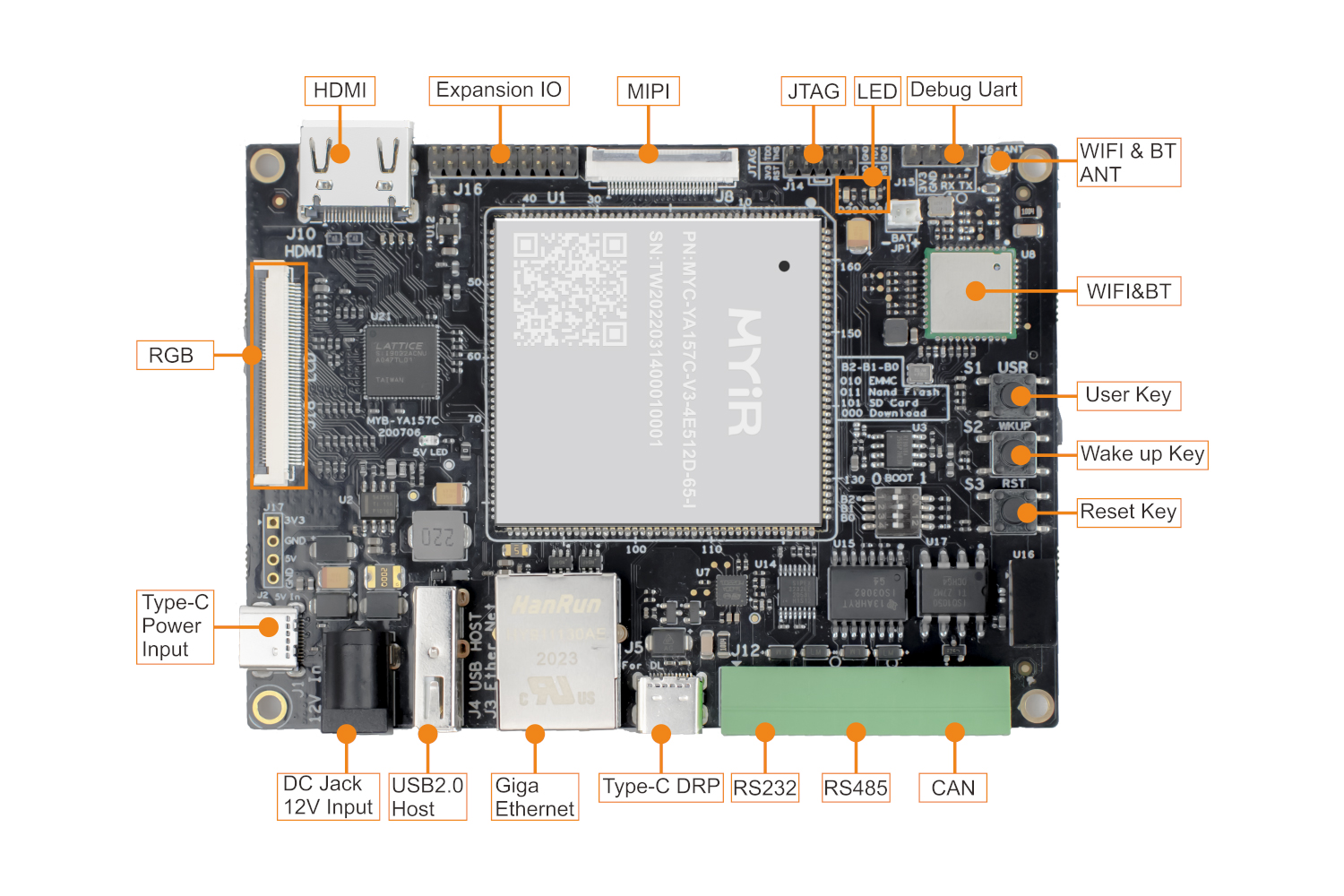

开发板套件标注、框架图

各种外设给足，适合应用广泛

规格参数

以下是MYC-YA157C-V3核心板的相关参数。针对批量要求，米尔提供定制服务，可以选配核心板参数。

核心板资源参数底板外设接口资源核心板扩展信号软件资源

项目	参数
CPU	STM32MP157AAC3,TFBGA361,12x12mm	可选
电源管理芯片	STPMIC1APQR	标配
DDR3	256MB/512MB/1GB容量可选	可选
NandFlash	256MB/512MB/1GB容量可选	可选
eMMC	标配4GB，容量可选(4GB,8GB,16GB等等)	可选
Ethernet	10M/100M/1000MPHY	标配
ExpandIOConnector	邮票孔连接
核心板工作温度	商业级：0℃ ~ +70℃，工业级：-40℃ ~ +85℃	可选
核心板尺寸	43mmx45mmx1.2mm
核心板PCB工艺	8层板设计，沉金，独立的完整接地层，无铅工艺

项目	参数
PowerSupply	12VDCJACK和USBType-C二选一
LCD	1路RGB888信号接口
HDMI	RGB转HDMI,HDMI与LCD不能同时使用
Expansion IO	PINHeader2x10
MIPI	1路mipi信号接口
JTAG	JTAG x1
LED	LED x 2
DebugUart	DebugUart
WIFI & BT	AP6212,支持WIFI2.4G&Bluetooth4.2
KEY	lWakeupkeylResetkeylUserKey
CAN	1路CAN。电源信号隔离
RS485	1 路RS485
RS232	1 路RS232
Type-C	一路用于供电一路用于USBDRP，可以下载程序。
1000MEthernet	以太网支持10/100/1000Mbps
USBHOST	一路USB2.0HOST
Expansionconnector	1个1x20pin双排间距2.0MM排针

项目	参数
GPIO	GPIOx97
MIPI-DSI	MIPI DSIx1
RGB	支持RGB888,RGB656;分辨率1366x768
I2C	I2Cx6
SPI	SPIx6
SAI	SAIx4
USB	USB2.0 HOSTx1+USB2.0 OTGx1
Camera	Digital Camera x1
SDIO	SDIOx2
CAN	CANx2
UART	UART x8
Ethernet	10M/100 M/1000M x1

类别	名称	描述信息	源码
引导程序	Tf-a	第一级引导程序tf-a-stm32mp-2.2	YES
Bootloader	U-boot	第二级引导启动程序uboot2020.01	YES
Linux内核	Image	基于官方 Kernel 5.4.31	YES
设备驱动	PMIC	STPMIC驱动	YES
	USBHost	USBHost驱动	YES
	USBOTG	USBOTG驱动	YES
	I2C	I2C总线驱动	YES
	SPI	SPI总线驱动	YES
	Ethernet	10M/100M/1000M驱动	YES
	MMC	eMMC/TF卡存储驱动	YES
	LCD	RGB，HDMI驱动	YES
	PWM	PWM控制	YES
	RTC	实时时钟驱动	YES
	IO 驱动	GPIO驱动	YES
	Touch	电容触摸	YES
	Camera	200W摄像头驱动	YES
	WiFi & BT	AP6212驱动	YES
	Watchdog	Watchdog驱动	YES
文件系统	Rootfs	基于Yocto构建终端型的weston文件系统	YES
	Rootfs	基于Yocto构建带Qt5.12的文件系统	YES
	Rootfs	Myir自主开发的measy-iot参考设计系统	YES
	Rootfs	基于ubuntu18.04的ubuntucore系统	YES
应用程序	GPIOLED	指示灯例程	YES
	GPIOKEY	按键例程	YES
	NET	TCP/IPSokectC/S例程	YES
	RTC	实时时钟例程	YES
	RS232	RS232例程	YES
	RS485	RS485例程	YES
	CAN	CAN例程	YES
	LCD	显示屏例程	YES
	Camera	摄像头显示例程	YES
	Crosscompiler	arm-openstlinux_weston-linux-gnueabi	BINARY

产品选型

型号	处理器	内存	存储器	工作温度
核心板
MYC-YA157C-V3-4E512D-65-C	STM32MP157AAC3	512MB DDR3	4GB eMMC	商业级（0℃ ~ +70℃）
MYC-YA157C-V3-4E512D-65-I	STM32MP157AAC3	512MB DDR3	4GB eMMC	工业级（-40℃ ~ +85℃）
开发板
MYD-YA157C-V3-4E512D-65-C	STM32MP157AAC3	512MB DDR3	4GB eMMC	商业级（0℃ ~ +70℃）
MYD-YA157C-V3-4E512D-65-I	STM32MP157AAC3	512MB DDR3	4GB eMMC	工业级（-40℃ ~ +85℃）

选配模块

项目	说明	购买链接
摄像头	摄像头：MY-CAM002U(200W像素)	点击购买
液晶屏	7寸液晶屏：MY-TFT070CV2	点击购买

资料下载

序号	资料名称	类型	大小	下载/查看
1	MYD-YA157C-V3产品手册	.pdf	3.09 MB

购买链接
