MYC-JA5D2X核心板是米尔科技推出的基于ATMEL公司ATSAMA5D2x系列处理器的嵌入式核心板。ATSAMA5D2x 芯片基于高性能、低功耗的 ARM Cortex-A5内核,工作频率500 MHz,提供了785DMIPS处理性能。ATSAMA5D2系列芯片支持 DDR3、LPDDR3等存储器,其集成LCD控制器、Touch控制器、音频、摄像头接口、EMAC、USB、双 CAN以及高达10个UART 等丰富外设资源。同时,ATSAMA5D2x还提供先进的安全功能以保护客户代码以及外部数据传输安全。
MYC-JA5D2X核心板和MYB-JA5D2X底板搭载组成MYD-JA5D2X开发板。MYC-JA5D2X核心板默认配置为MYC-JA5D27-256N256D-I,米尔科技针对核心板的批量应用,提供主芯片及内存等选配和定制服务。MYD-JA5D2X开发套件提供Linux操作系统的驱动支持。随同开发套件,提供包括用户手册、MYB-JA5D2X底板PDF原理图、外扩接口驱动、BSP源码包、开发工具等开发资料。这套开发包为开发者提供了稳定的设计参考和完善的软件开发环境,能够有效帮助开发者提高开发效率、缩短开发周期、优化设计质量、加快产品研发和上市时间。

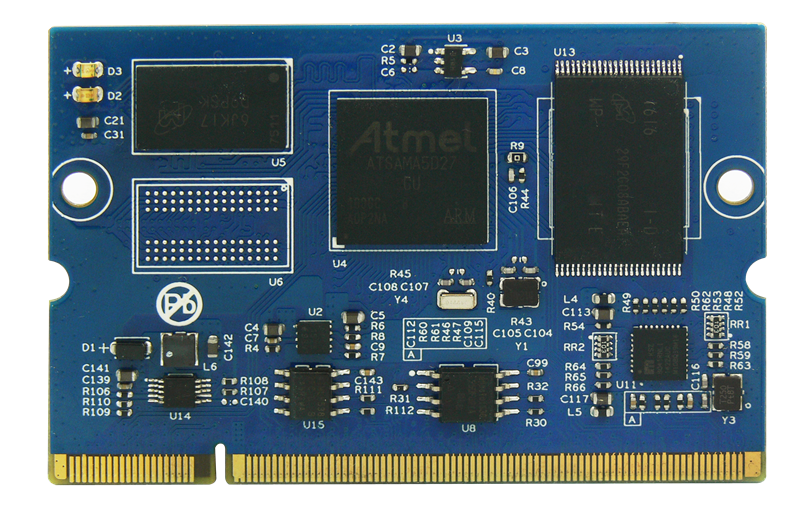

图1
MYC-JA5D2X开发板
ATSAMA5D2X系列处理器对比列表
| Device Name | ATSAMA5D26 | ATSAMA5D27 |
| Pin Count | 289 | 289 |
| Max. Operating Freq. (MHz) | 500 | 500 |
| Max I/O Pins | 128 | 128 |
| USB Transceiver | 2 | 3 |
| Quadrature Decoder Channels | 2 | 2 |
| SPI | 7 | 7 |
| QSPI | 2 | 2 |
| TWI (I2C) | 7 | 7 |
| UART | 10 | 10 |
| CAN | 0 | 2 |
| LIN | 5 | 5 |
| I2S | Yes | Yes |
| SSC | 2 | 2 |
| Ethernet | 1 | 1 |
| SD Card | 2 | 2 |
| Graphic LCD | Yes | Yes |
| Camera Interface | Yes | Yes |
| ADC Channels | 12 | 12 |
| Resistive Touch Screen | Yes | Yes |
| Crypto Engine | AES/DES/SHA/TRNG | AES/DES/SHA/TRNG |
| ARM Trust Zone | Yes | Yes |
| SRAM (Kbytes) | 128 | 128 |
| MPU / MMU | No / Yes | No / Yes |
| Timers | 6 | 6 |
| Output Compare Channels | 6 | 6 |
| Input Capture Channels | 6 | 6 |
| PWM Channels | 4 | 4 |
| 32kHz RTC | Yes | Yes |

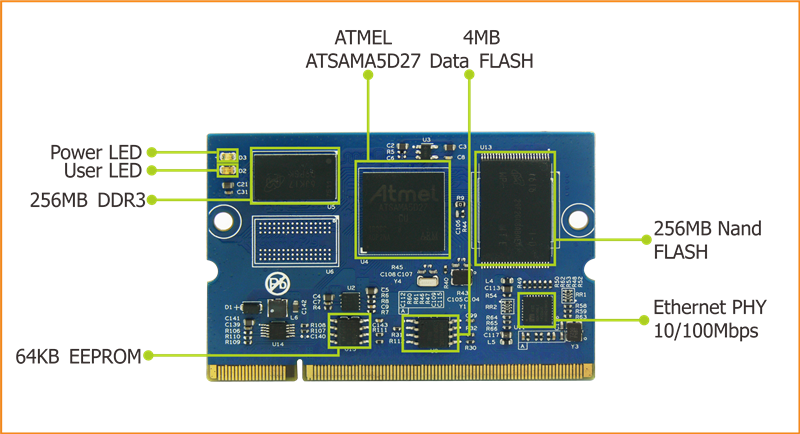

图2 MYC-JA5D2X核心板功能标注图

核心板(MYC-JA5D2X)硬件资源
| 项目 | 参数 | 配置 |
| CPU |
ATMEL ATSAMA5D27 ARM Cortex-A5内核 |
标配 |
| DDR3 |
256MB(默认) 512MB(批量可选) |
可选 |
| Flash |
NandFlash 256M Byte (默认) NandFlash 512M Byte (批量可选) eMMC 4G Byte(批量可选) |
可选 |
| SPI FLASH | 32M bit | 标配 |
| EEPROM | 64K byte | 标配 |
| 以太网 | 百兆以太网 | 标配 |
| LED | Red and Blue | 标配 |
| Connector | 200 Pin 金手指连接器 | 标配 |
200 Pins 金手指连接器信号资源
| 项目 | 参数 |
| 网口 | 1路百兆网口 |
| GPIO | 多达97路GPIO |
| USB | 3路USB接口 |
| 串口 | 可扩展10路串口 |
| I2C | 可扩展7路I2C总线 |
| CAN | 可扩展2路CAN总线 |
| SPI | 可扩展7路SPI |
| QSPI | 2路QSPI接口 |
| ADC | 12路ADC |
| PWM | 4路PWM |
| SDIO | 1路SDIO |
| LCD | 1路24 bit LCD信号 |
| SSC | 可扩展两路SSC,兼容I2S |
| Camera | 一路12bit摄像头接口 |
| SMC | 支持并行外部存储器接口 |
电气参数
| 项目 | 参数 |
| 工作温度 |
0~+70℃商业级(可选) -40~+ 85℃工业级(默认) |
| 环境温度 | -50~100 ℃ |
| 环境湿度 | 20%~90%,非冷凝 |
| 机械尺寸 |
67.6mm x 45 mm,厚 1mm |
| PCB规格 | 8层,沉金工艺生产,独立的接地信号层,无铅 |
| 电源供电 | 3.3V/0.5A |
| 接口类型 | 1.8V DIMM 内存座 |
| 系统功耗 | 约3.3V/0.25A |
- MYB-JA5D2X底板
MYB-JA5D2X是与MYC-JA5D2 核心板配套的使用的扩展底板,底板采用200针DIMM连机器与核心板相连接,并预留了固定孔,用户可以通过固定柱加固,以提高装配的稳定性。底板采用5V 直流供电,扩展出了LCD、摄像头、USB、以太网、音频、TF卡、RS485、RS232、CAN、RTC、IO扩展功能接口等。

图3 MYB-JA5D2X底板
底板功能列表
| 功能 | 参数 |
| Camera | 1路8位摄像头接口 |
| JTAG | 1路JTAG接口 |
| Ethernet | 1路 百兆以太网接口 |
| RS232 | 2路RS232接口 |
| USB | 1路USB Host,1路USB Device接口, 1 路HSIC |
| CAN | 1路 CAN总线接口 |
| TF Card | 1路 4bit TF卡接口 |
| RS485 | 1路RS485接口 |
| RTC | 1个RTC 备份电池座 |
| LCD | 1路18位 LCD 接口 |
| Audio | 1路耳机输出,一路 Line in,一路麦克风输入 |
| LEDs | 2个用户自定义LED,1个电源指示灯 |
| Buttons | 4个按键、分别为BOOT无效、复位、唤醒、用户自定义 |
| Expand Header |
2路扩展接口,包含SPI x2,UART x2,TWI x1, QSPIx1 注(部分IO可能有复用) |
| Secure IO Header | 1路专用加密IO接口 |
| FMC Header | 1路FMC标准扩展接口,支持静态存储器接口(默认不焊接) |
功能结构图

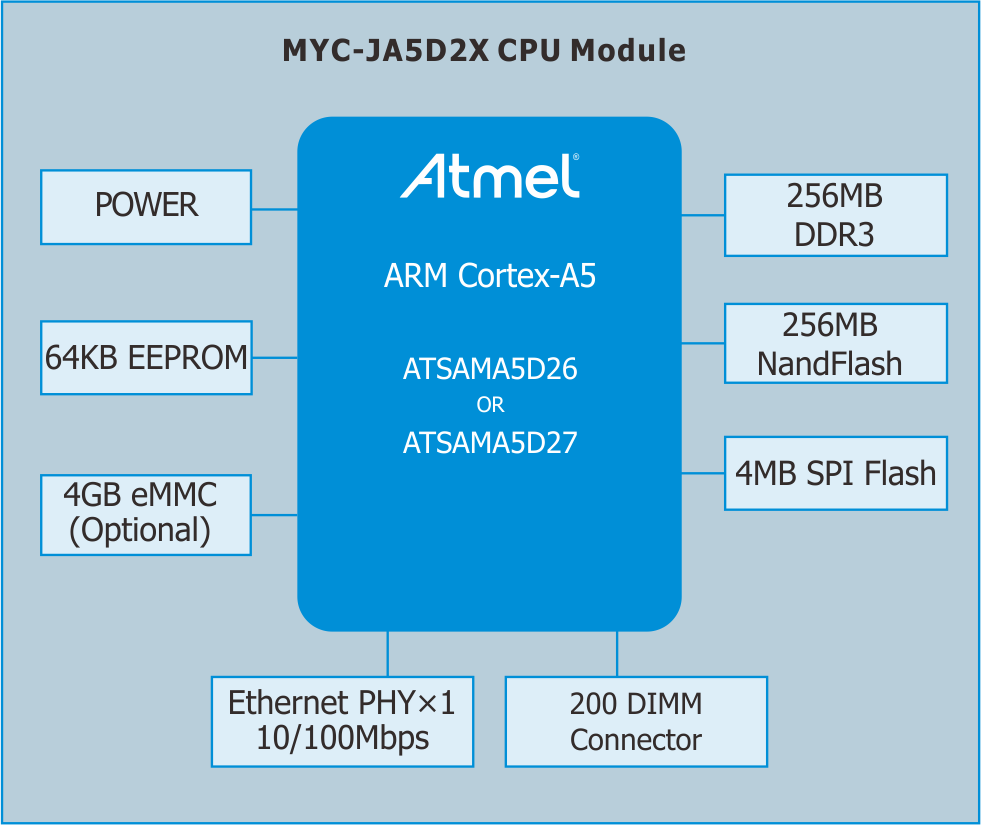

图3 MYC-JA5D2X核心板功能图
机械尺寸图

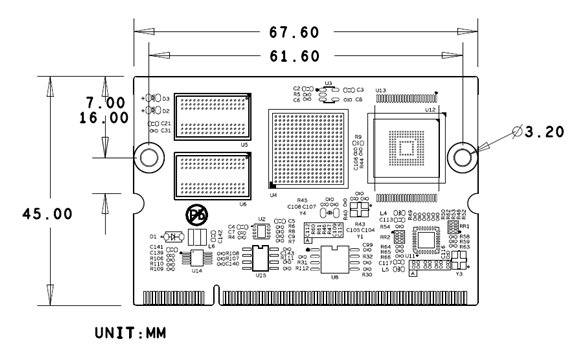

图4 MYC-JA5D2X核心板机械尺寸图
Linux 4.1操作系统
| 类别 | 名称 | 备注 | 提供方式 |
| 启动引导程序 | AT91Bootstrap | 一级引导程序 | Open Source |
| u-boot | 二级引导程序 | Open Source | |
| Linux 内核 | Linux 4.1 | Open Source | |
| Linux 驱动 | Mini USB | 可切换HOST/Device模式 | Open Source |
| Ethernet | Open Source | ||
| MMC/SD | Open Source | ||
| NandFlash | Open Source | ||
| CAN | 工业CAN总线驱动 | Open Source | |
| RS485/RS232 | Open Source | ||
| Audio IN/OUT | I2S接口wm8904的驱动 | Open Source | |
| LCD Controller | 支持米尔的7寸和4.3寸液晶 | Open Source | |
| RTC | Open Source | ||
| Touch Panel | 电阻方式连接至底板TSC2007 | Open Source | |
| Button | Open Source | ||
| LED | Open Source | ||
| ADC | Open Source | ||
| PWM | Open Source | ||
| 基于Buildroot制做 | Open Source | ||
| 编译工具链 | Linaro GCC 4.9 hf | Binary |
| 名称 |
型号 |
产品配置 | |||
| MYC-JA5D2X核心板 |
MYC-JA5D27-256N256D-I |
处理器 | DDR | NandFlash | 工作温度 |
| ATSAMA5D27 | 256MB | 256MB | 工业级 | ||

| 标配 | 产品名称及图片 | 标配 | 产品名称及图片 | ||
|
![]() |
MYC-A5D2X核心板 |
|
|
DVD产品光盘 (1PCS) |
SAMA5D2 系列是基于高性能、超低功率 ARM Cortex-A5 处理器的 MPU。Cortex A5 处理器运行能力高达 500 MHz,而 ARM NEON SIMD 引擎则以 128 kB L2 换UN和浮点单元为特点。它支持多个内存,包括最新一代技术,如 DDR3、LPDDR3 和 QSPI 闪存。其整合了强大的外设,以供连接(EMAC、USB、双 CAN、高达 10 个 UART 等)和用户界面应用(TFT LCD 控制器、嵌入式电容触摸屏控制器、D 类放大器、音频 PLL、CMOS 传感器接口等)使用。设备还可以提供先进的安全功能保护客户代码以及外部数据传输。这些包括 ARM TrustZone、篡改检测、安全数据存储、硬件加密引擎(包括私钥、对储存在外部 DDR 或 QSPI 内存中的代码进行传输中解密)和安全启动加载程序。
SAMA5D2结构图如下:
图2-1 A5D2功能结构图
|
主要的优势有: |
|
|
| 序号 | 软件名称 | |||
| 更新时间 | 大小 | 下载 | ||
| 1 |
|
2017.02.17 | 529KB |
|
