MYD-C437X开发板

MYD-C437X开发板

热销中... | taobao 米尔淘宝店 | taobao 联系米尔
  • ARM Cortex-A9内核，主频1GHz，TI AM437x处理器
  • 256/512MB DDR3 SDRAM
  • 4G eMMC，16MB QSPI FLASH(预留)，32KB EEPROM
  • 2×Camera，1×RS485，2×CAN，1×HDMI，2×网口，2×串口等
  • 核心模块+定制底板应用
TI官方合作伙伴
  • 完美支持Linux3.12.10，Linux 4.1.18
    米尔科技作为TI官方合作伙伴

    MYD-C437X（AM437X开发板）是MYC-C437X核心板配套的开发板，基于TI AM437X处理器（AM4379,AM4376,AM4377,AM4378）ARM Cortex A9内核，主频高达1GHz，外扩512MB DDR3 SDRAM（可兼容256MB/1GB DDR3 SDRAM），4GB EMMC。MYD-C437X开发板扩展了核心板的主要功能，实现LCD接口，音频输入输出接口，RTC电池供电，2路串口，4路USB HOST，1路mini USB OTG接口，2路千兆网口，2路摄像头接口，2路SPI接口，1个TF卡接口，2路CAN接口，1路RS485接口，1路HDMI接口等。配套开发板，软件提供对Linux3.12.10, Linux4.1.18 操作系统的驱动支持。
    随同开发板，提供包括用户手册，PDF原理图，外扩接口驱动，BSP源码包，开发工具等开发资料。这套开发包，为开发者提供了完善的软件开发环境，能够降低产品开发周期，实现产品快速上市。

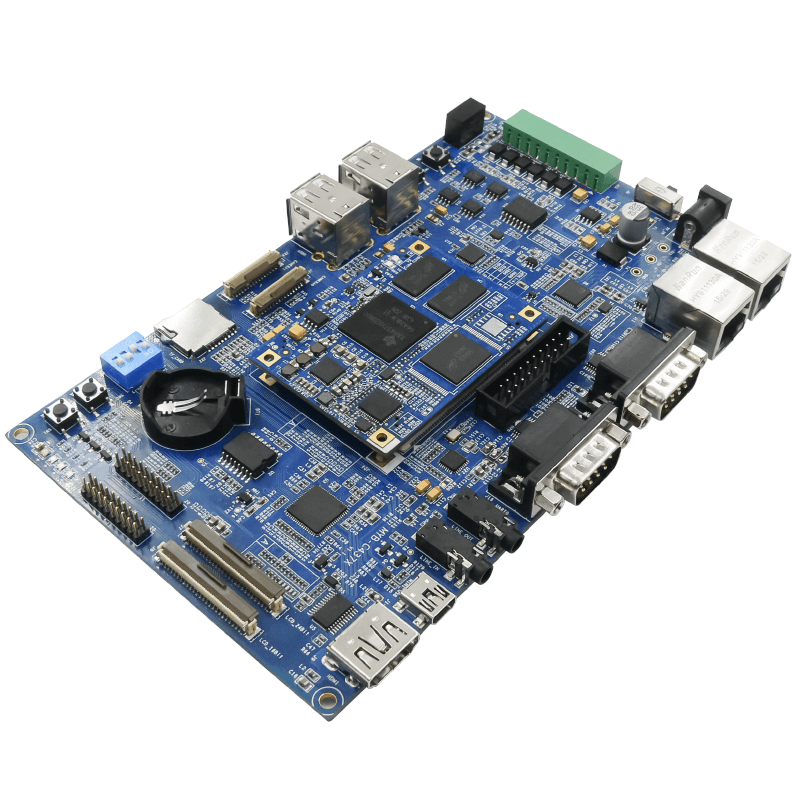

    图1 MYD-C437X开发板

    芯片介绍

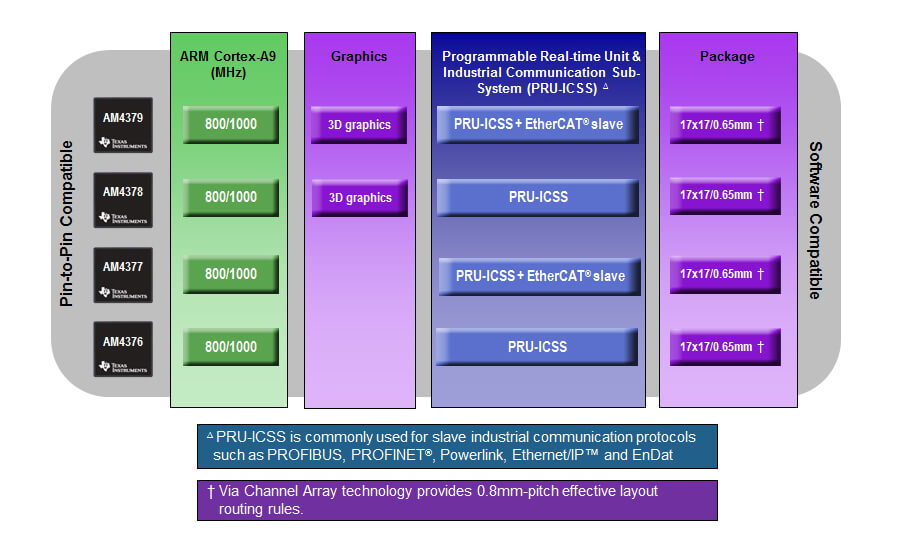

    AM437X是TI（德州仪器）基于ARM Cortex-A9内核推出的一款Sitara系列处理器，该系列不但集成1GHz ARM Cortex-A9内核、四核可编程实时单元(PRU)和双摄像头，还支持许多针对自动化和工业驱动器的工业协议，例如EtherCAT、以太网/IP、Profibus、PROFINET-RT/IRT、POWERLINK、Sercos III、IEC61850等双通道同步工业协议，EnDat电机反馈协议以及适用于传感器和致动器的BiSS接口协议。可用于马达驱动、工业人机界面、可编程逻辑控制器、条形码扫描、医疗设备、便携式数据终端等工业类应用。 TI AM437X系列包含AM4376、AM4377、AM4378、AM4379四款pin-to-pin兼容的处理器，每款处理器都有提供800MHz和1GHz两种主频，同时在3D 图形加速及PRU-ICSS方面每款处理器的支持情况也有不同，如下图：

    AM437x处理器控制图


    核心板硬件资源


    am437x核心板功能标识

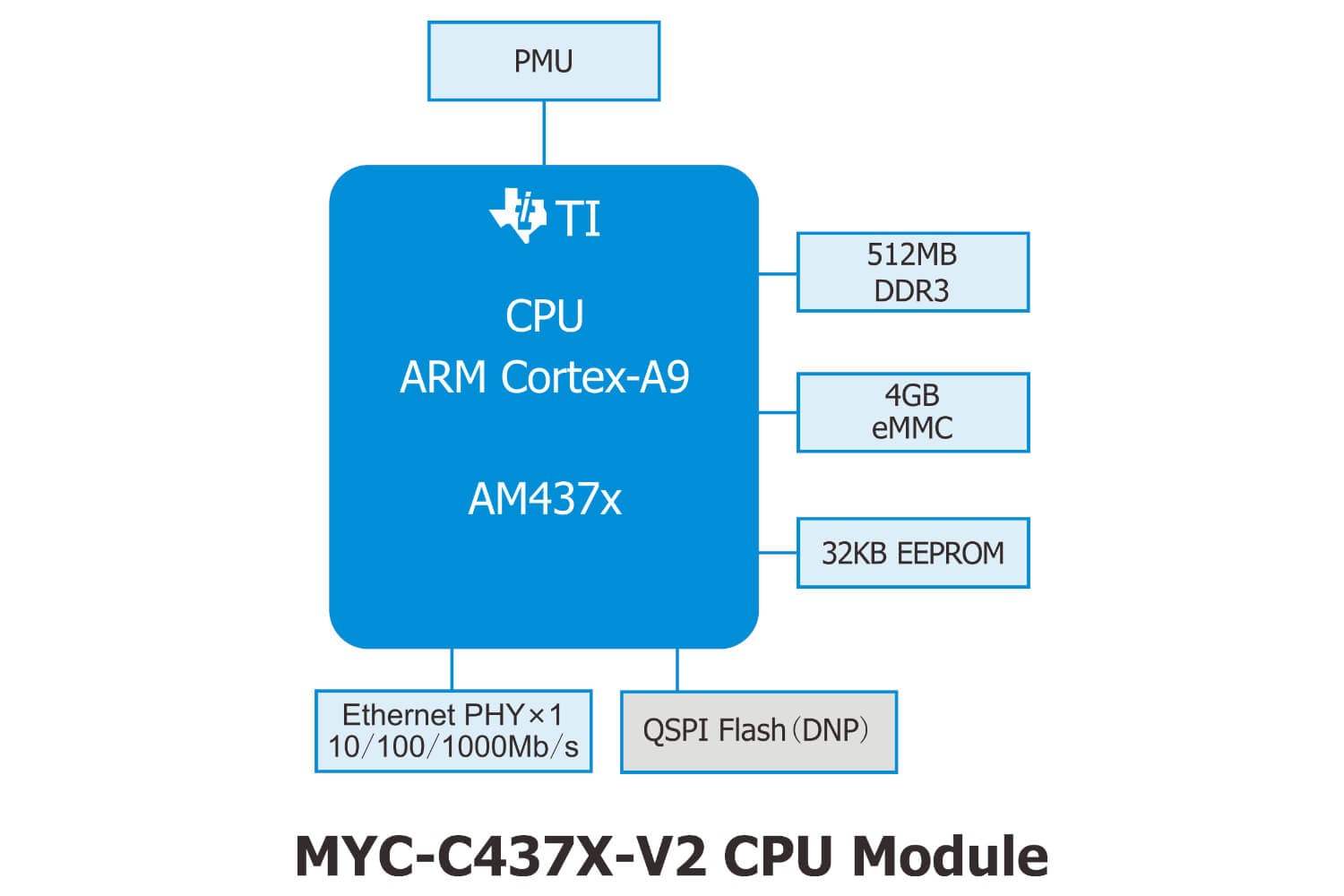

    图2 MYC-C437X核心板功能标识

    项目 参数 配置
    CPU TI AM4378，1GHz主频
    Cortex-A9处理器     		标配
    内存 256MB / 512MBDDR3 SDRAM 可选
    Flash 4GB EMMC（可预留256MB/512MB NAND FLASH）
    16MB QSPI FLASH（预留）
    32KB EEPROM     		可选
    以太网 PHY芯片（千兆） 标配
    电源管理 外接PMU电源管理芯片 标配
    指示灯 一个电源指示灯（红色）和一个用户指示灯（绿色） 标配

    核心板引出接口信号

    项目 参数
    USB 可扩展2路USB
    串口 可扩展6路串口
    I2C 可扩展2路I2C总线
    CAN 可扩展2路CAN接口
    SPI 可扩展2路SPI
    ADC 可扩展14路ADC（ADC1引出8路，ADC0引出6路）
    SDIO 可扩展3路SDIO

    底板外设资源

    am437x开发板
    图3 MYB-C437X底板

    项目 参数
    音频 1路音频3.5mm输出接口；1路双声道音频3.5mm输入接口（暂不支持）
    显示 16/24位真彩色显示接口
    Camera 2路30PIN 间距0.5mm FPC接口
    USB 4 路高速USB HOST接口
    1 路 Mini USB接口（HOST/Device）
    串口 2路串口（1路调试串口），5线
    RS485 1 路RS485接口（带信号和电源隔离）
    TF 1 路TF卡接口
    CAN 2路CAN接口（带信号和电源隔离）
    HDMI 1路高清HDMI输出接口
    Ethernet 2路10/100/1000Mb/s以太网接口
    JTAG 1个20PIN双排接口，间距2.54MM
    按键 4个按键（1个复位键，1个PMIC，2个用户键）
    指示灯 3个用户灯（蓝色），1 个电源灯（红色）
    用户扩展接口 8路ADC，2路SPI， 2路I2C，2路UART

    产品功能图

    am437x开发板

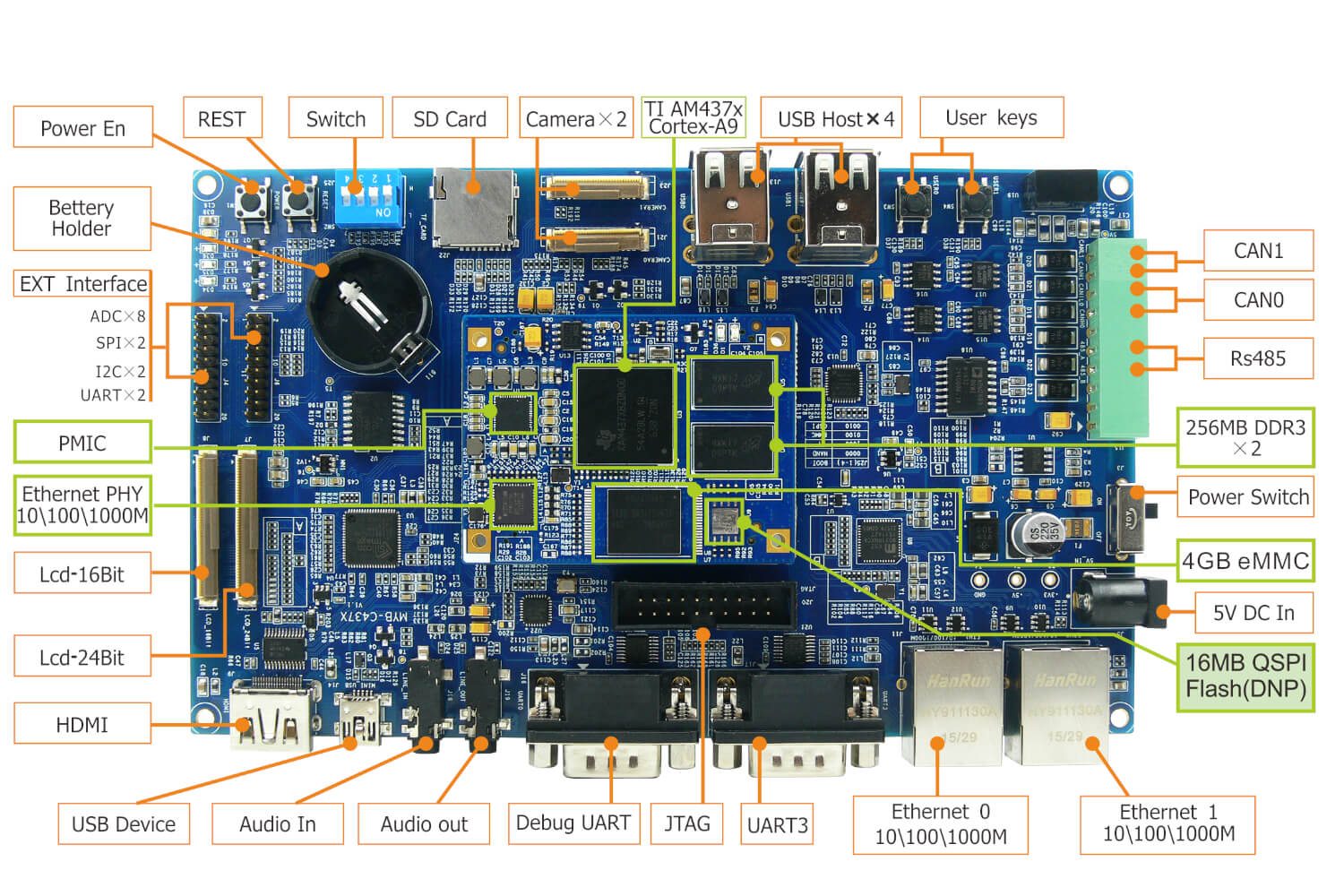

    图4  MYD-C437X开发板产品功能图

    电气特性

    项目 参数
    工作温度 0~+70℃商业级
    -40~+ 85℃工业级
    环境湿度 20%~90%，非冷凝
    机械尺寸 底板，177mm x 106mm，厚1.6mm，300g
    核心板，60mm x 45 mm，厚 1.6mm，30g
    PCB规格 底板，4层，喷锡工艺生产，独立的接地信号层，无铅
    核心板，8层，沉金工艺生产，独立的接地信号层，无铅
    电源供电 底板，5V/2A
    核心板，5V/2A
    核心板接口类型 2个100PIN双排插针接口（2*50）间距为0.8MM
    静态系统功耗 底板，约5V/0.2 A
    底板+核心板，约5V/0.7 A
    底板+核心板+4.3寸屏，约5V/1.1 A
    底板+核心板+7寸屏，约5V/1.2 A

    功能结构图

    am437x开发板

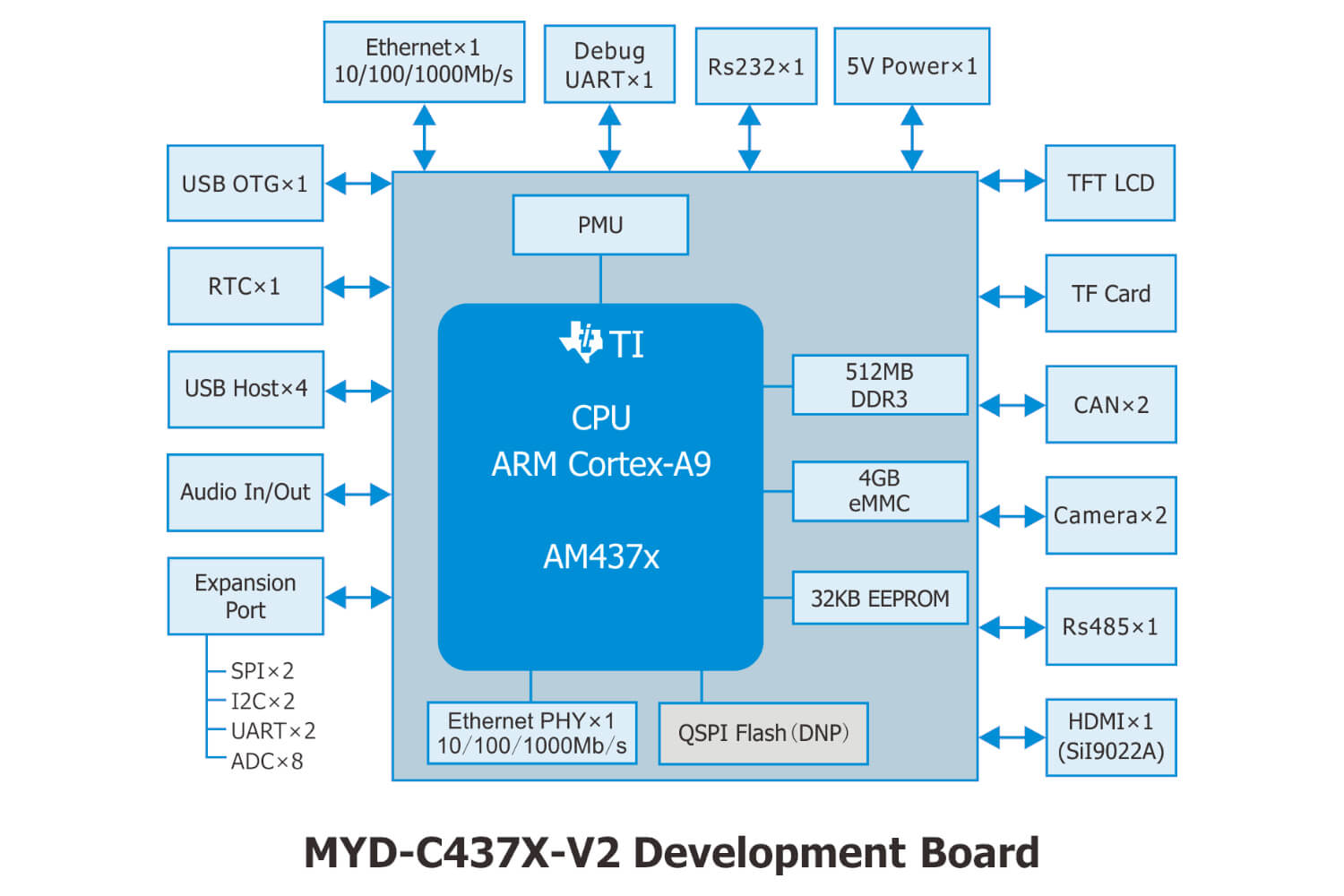

    图5 MYD-C437X开发板功能结构图


    机械尺寸图


    图6 MYD-C437X开发板机械尺寸图

    am437x

    Linux3.12.10操作系统

    类别 名称 备注
    引导程序 SPL 一级引导程序，提供源码
    u-boot 二级引导程序，提供源码
    Linux内核 Linux 3.12.10 专为MYD-AM437X的硬件制定的Linux内核，提供源码
    设备驱动 USB Host USB Host驱动，提供源码
    USB Device USB Device驱动，提供源码
    Ethernet 千兆以太网驱动，提供源码
    MMC/SD/TF MMC/SD/TF卡驱动，提供源码
    NandFlash NandFlash驱动，提供源码
    eMMC eMMC驱动，提供源码
    LCD Controller LCD屏驱动，可扩展7寸液晶屏，提供源码
    RTC RTC时钟驱动，提供源码
    HDMI HDMI驱动，提供源码
    Touch driver 电容/电阻触摸屏驱动，提供源码
    Button Button驱动，提供源码
    UART 串口驱动，提供源码
    LED LED驱动，提供源码
    GPIO GPIO驱动，提供源码
    Watchdog 看门狗驱动，提供源码
    Camera 摄像头驱动，提供源码
    CAN CAN驱动，提供源码
    ADC ADC驱动，提供源码
    Audio SGTL5000驱动（暂不提供）
    PWM PWM驱动，提供源码
    文件系统 Build root 提供tar压缩包和ubi镜像文件


    Linux4.1.18操作系统

    类 别 名称 备注
    引导程序 SPL 一级引导程序，提供源码
    u-boot 二级引导程序，提供源码
    Linux内核 Linux4.1.18 专为MYD-C437X的硬件制定的Linux内核，提供源码
    设备驱动 USB OTG USB OTG驱动，提供源码
    USB Device USB Devicei驱动，提供源码
    Ethernet 千兆以太网驱动，提供源码
    MMC/SD/TF MMC/SD/TF卡驱动，提供源码
    NandFlash NandFlash驱动，提供源码
    eMMC eMMC驱动，提供源码
    LCD Controller LCD屏驱动，支持7寸，可扩展4.3寸液晶屏，提供源码
    RTC RTC时钟驱动，提供源码
    HDMI HDMI驱动，提供源码
    Touch driver 电阻触摸屏驱动，提供源码
    电容触摸驱动，提供源码
    Button Button驱动，提供源码
    UART 串口驱动，提供源码
    LED LED驱动，提供源码
    GPIO GPIO驱动，提供源码
    Watchdog Watchdog驱动，提供源码
    Camera 摄像头驱动，提供源码
    CAN CAN驱动，提供源码
    ADC ADC驱动，提供源码
    Audio SGTL5000驱动（暂不提供）
    PWM PWM驱动，提供源码
    RS485 RS485驱动，提供源码
    SDIO WIFI SDIO WIFI驱动，提供源码
    USB WIFI USB WIFI驱动，提供源码
    USB Camera USB 摄像头驱动，提供源码
    文件系统 带QT库（v5.6.2）的buildroot文件系统 提供镜像文件和buildroot源代码
    例程　 Audio, CAN, CAMERA, EEPROM, framebuffer, gpio, keypad, led,  rtc, RS232, RS485


    ti 437x
    MYD-C437X开发板（AM437X 开发板）用于家庭和工业领域的嵌入式应用，包括游戏外设、高能玩具、打印机、消费类医疗器械和教育终端以及智能收费系统、智能售货机、称重系统等消费产品应用。

    AM437X应用领域

    ti AM437x评测报告

    足够强大、足够完善、足够易用——适合多应用领域的MYD-C4378开发板评测
    MYD-C437X行业网站评测报告


    AM437X配套及相关产品
    可选择的配套产品 可选择的同类产品
    AM437X开发板 Rico Board



名称 型号 产品配置
处理器 主频 DDR3 eMMC 工作温度
MYD-C437X开发板 MYD-C4378-4E512D-100-C TI AM4378 1GHz 512MB 4GB 商业级
MYD-C4378-4E512D-100-I TI AM4378 1GHz 512MB 4GB 工业级



标配 产品名称及图片 标配 产品名称及图片

MYD-C437X开发板
(1PCS)


5V/2A直流电源适配器
(1PCS)
1.5米交叉网线
(1PCS) 		DB9串口线
(1PCS)

1.5米mini USB 2.0
连接线
(1PCS) 		DVD产品光盘
(1PCS)



型号 名称 型号 名称
MY-TFT043RV2
液晶模块 		MY-CAM002U
USB摄像头模块
MY-WF003U
USB WIFI模块 		MY-CAM011B
数字摄像头模块
MY-TFT070RV2
7寸电阻式触摸屏 		MY-TFT070CV2
7寸电容式触摸屏

 MYIR全系列产品模块支持列表


芯片描述

AM437X是TI（德州仪器）基于ARM Cortex-A9内核推出的一款Sitara系列处理器，该系列不但集成1GHz ARM Cortex-A9内核、四核可编程实时单元(PRU)和双摄像头，还支持许多针对自动化和工业驱动器的工业协议，例如EtherCAT、以太网/IP、Profibus、PROFINET-RT/IRT、POWERLINK、Sercos III、IEC61850等双通道同步工业协议，EnDat电机反馈协议以及适用于传感器和致动器的BiSS接口协议。可用于马达驱动、工业人机界面、可编程逻辑控制器、条形码扫描、医疗设备、便携式数据终端等工业类应用。 TI AM437X系列包含AM4376、AM4377、AM4378、AM4379四款pin-to-pin兼容的处理器，每款处理器都有提供800MHz和1GHz两种主频，同时在3D 图形加速及PRU-ICSS方面每款处理器的支持情况也有不同，如下图：

备注：MYC-C437X核心板标配AM4378处理器，以满足广大用户需求，MYC-C47X核心板兼容该系列处理器其它型号，目前仅供批量用户选择。


    MYC-AM4376核心板（基于TI公司AM4376芯片）
    MYC-AM4377核心板（基于TI公司AM4377芯片）
    MYC-AM4378核心板（基于TI公司AM4378芯片）
    MYC-AM4379核心板（基于TI公司AM4379芯片）


Rico Board机械尺寸图

型号 AM4376 AM4377 AM4378 AM4379
ARM CPU ARM Cortex-A9 ARM Cortex-A9 ARM Cortex-A9 ARM Cortex-A9
Graphics Acceleration     3D 3D
USB 2 2 2 2
CAN 2 2 2 2
EtherCAT Slave   Supported   Supported
网口 2 2 2 2
MCC/SD 3 3 3 3
UART 6 6 6 6
I2C 3 3 3 3

芯片特性
  • 最高可达1GHz的SitaraTM ARM Cortex-A9 32-位RISC微处理器
    • NEONTM SIMD协处理器和支持矢量浮点（VFPv3）协处理器
    • 32KB L1指令和数据高速绶存
    • 256KB L2 or L3高速缓存
  • 支持32位 LPDDR2,DDR3,DDR3L
  • 支持通用存储器(NAND,NOR,SRAM等)支持高达16位ECC
  • SGX530 3D图形引擎
  • LCD控制器
  • 可编程实时单元和工业用通信子系统(PRUICSS)
  • 实时时钟(RTC)
  • 最多2个具有集成物理层的USB 2.0高速OTG端口
  • 最多支持2个端口的10/100/1000Mbps以太网交换机
  • 串口包括：
    • 2个控制局域网端口(CAN)
    • 6个UART,2个McASPI,2个MCSPI,3个I2C,1个QSPI和1个HDQ/1-Wire
  • 安全：
    • 加密硬件加速器(AES,SHA,PKA,RNG)
    • 安全启动
  • 2个12位逐次逼近寄存器(SAR)ADC
  • 最多3个32位增强型捕捉模块(eCAP)
  • 最多3个增强正交编码器脉冲模块(eQEP)
  • 最多6个增强型高分辨率PWM模块(eHRPWM)

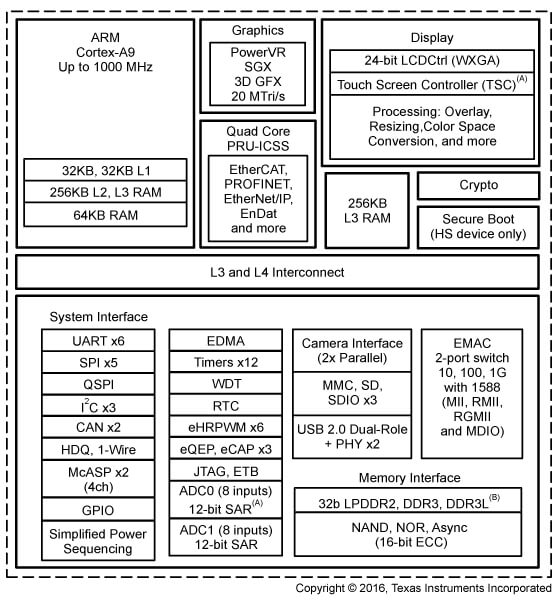

功能方框图
Rico Board机械尺寸图
应用范围

·工业驱动器Moto Driver

· 工业人机界面和可编程逻辑控制 · 条码扫描仪
·工业测试与测量设备 · 便携式数据终端PDT · 远程服务终端
· 医疗设备 · 教育控制台 · 高级玩具
序号 软件名称
更新时间 大小 下载
1     MYD-C437X开发板产品介绍_CN 2015.10.27 1.04MB download下载
2      MYC-C437X 管脚定义表 2015.12.31 316KB download下载
3      MYD-C437X Linux开发手册 2015.12.31 820KB download下载
4      MYD-C437X 产品用户手册 2015.12.31 847KB download下载
5      MYC-C437X 产品数据手册 2015.12.31 1.247MB download下载
6      基于VirtualBox的Linux开发环境搭建手册 2015.12.31 1.87MB download下载
