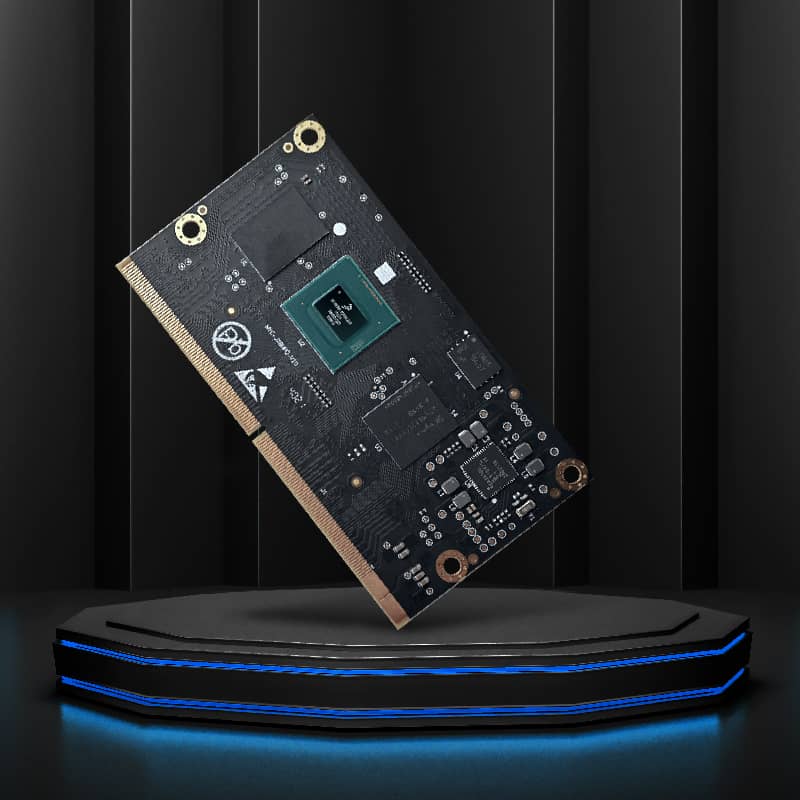

MYC-JX8MPQ核心板及开发板

NXP第一颗带NPU的高端芯片,面向AI场景

  • 高性能i.MX 8M Plus处理器2.3 TOPS算力,强大边缘计算能力;
  • 4核 Cortex-A53 + Cortex-M7,主频1.8GHz+ 800MHz;
  • 提供丰富的多媒体接口GPU / VPU、HDMI / MIPI / LVDS、USB 3.0*2;
  • 800 MHz音频DSP、双摄像头(ISP)、3D GPU 、AI相关软件DEMO丰富;
  • 工业级-40℃ - +85℃,314pin引脚;
应用:高性能AI设备、边缘计算、5G网关、高性能工业计算器、仪器仪表等。
    |
  • 核心板
  • |
  • 开发板
  • |
  • 规格参数
  • |
  • 产品选型
  • |
  • 配件
  • |
  • 资料下载
  • |
  • 购买连接
  • |
  • 来自NXP的高端带NPU的第一颗芯片 面向AI场景

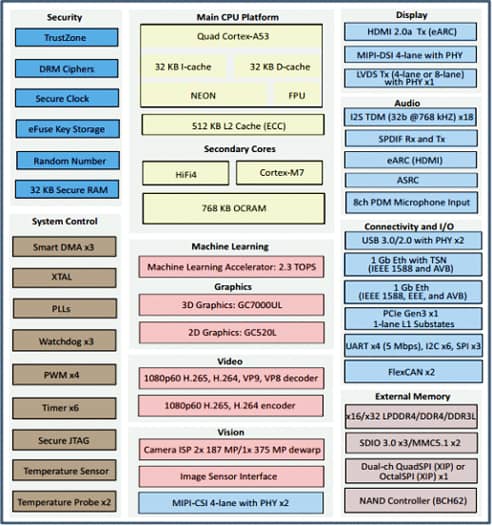

    i.MX 8M Plus提供2.3 TOPS算力(每秒兆级操作)的高性能NPU,主频高达1.8GHz的四核Arm® Cortex-A53+主频800MHz 的Cortex-M7系统,用于进行语音和自然语言处理的800 MHz音频DSP、双摄像头(ISP)和用于丰富图形渲染的3D GPU。

    核心板标注图、框架图

    丰富的高速接口,传输速率快:MYC-JX8MPQ核心板拥有2个千兆以太网,具有AVB、IEEE 1588、EEE和1个w/ TSN、2个两用USB 3.0/2.0、带C型PHY、 PCIe Gen 3、3个SDIO 3.0、2个CAN FD等接口,保障数据的传输速度和准确性。

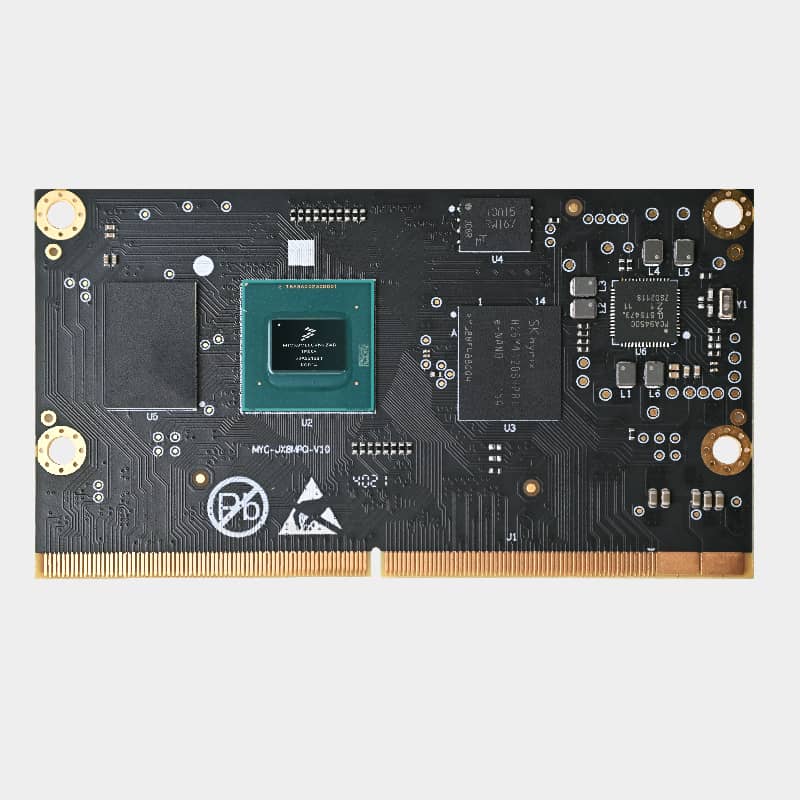

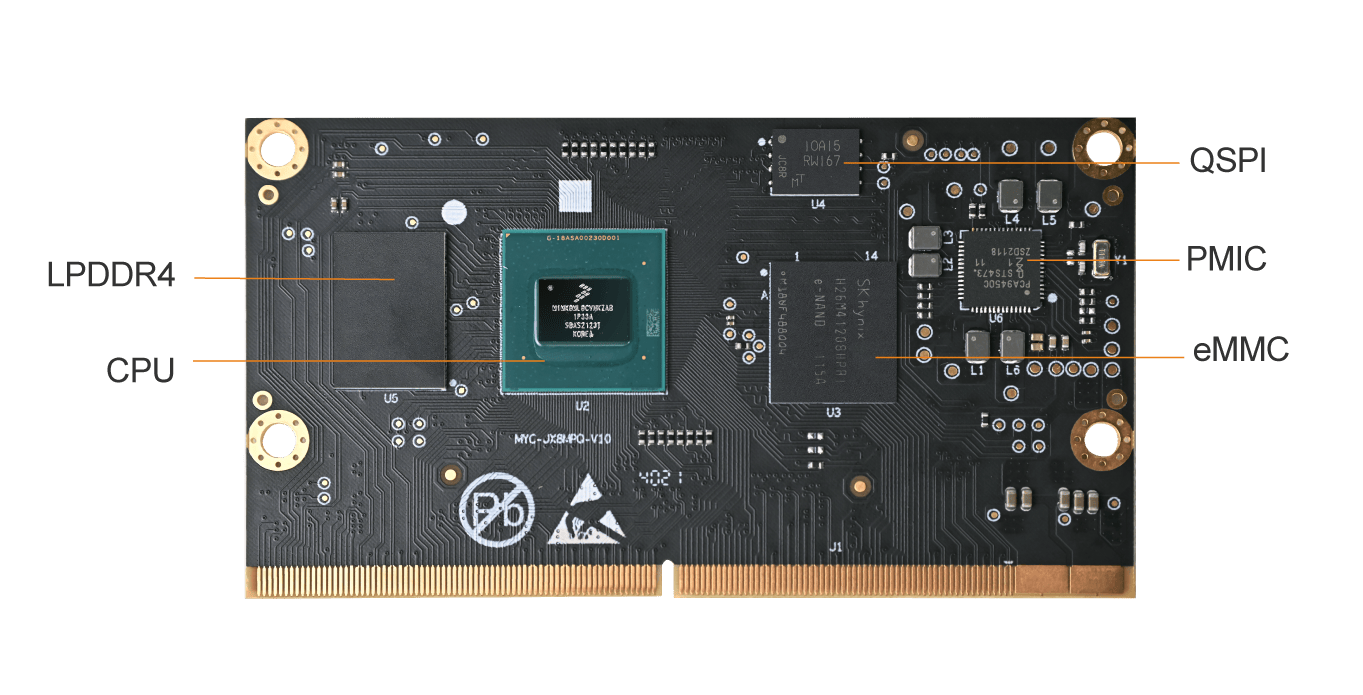

    核心板标注图(金手指)

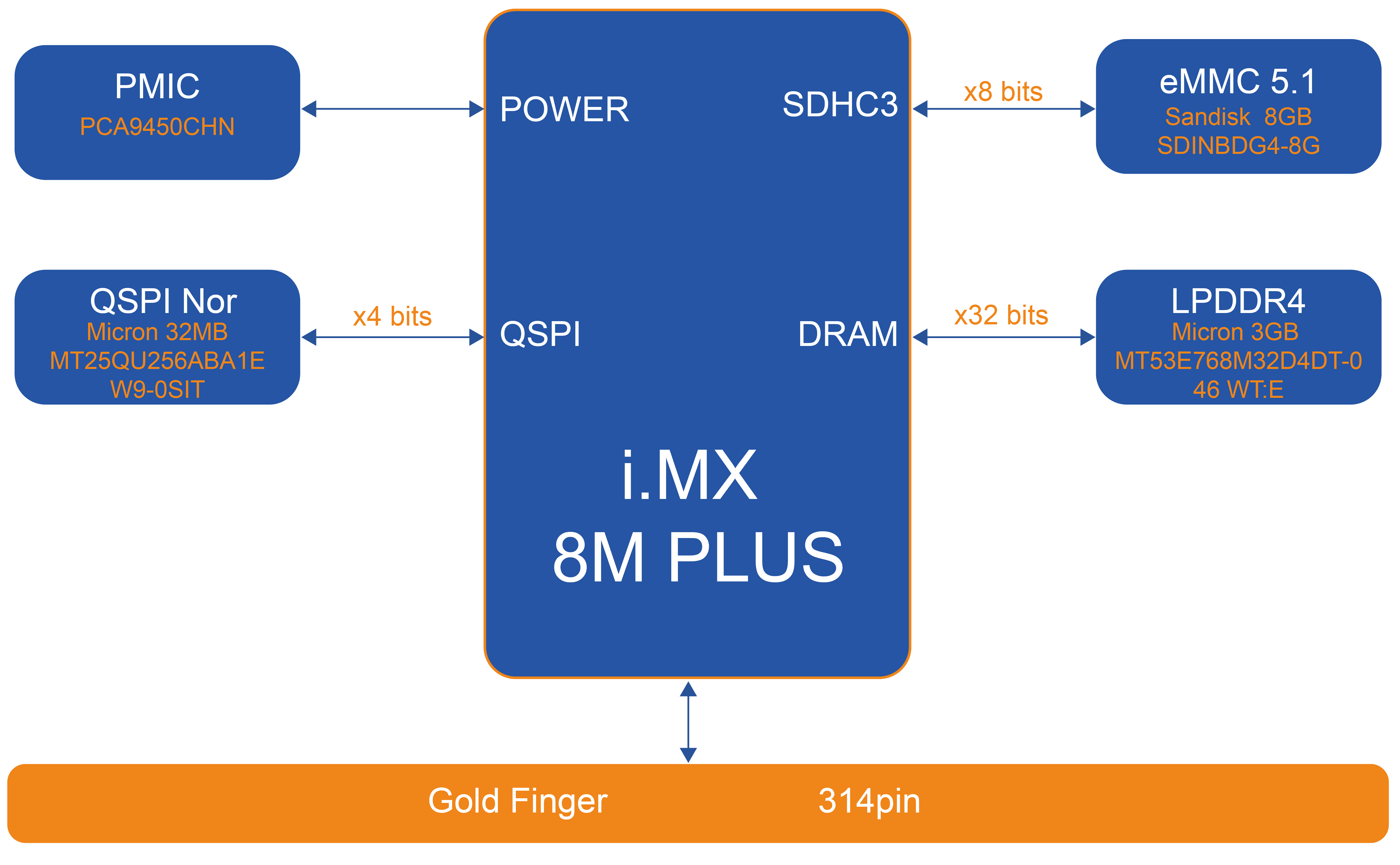

    核心板资源框架图

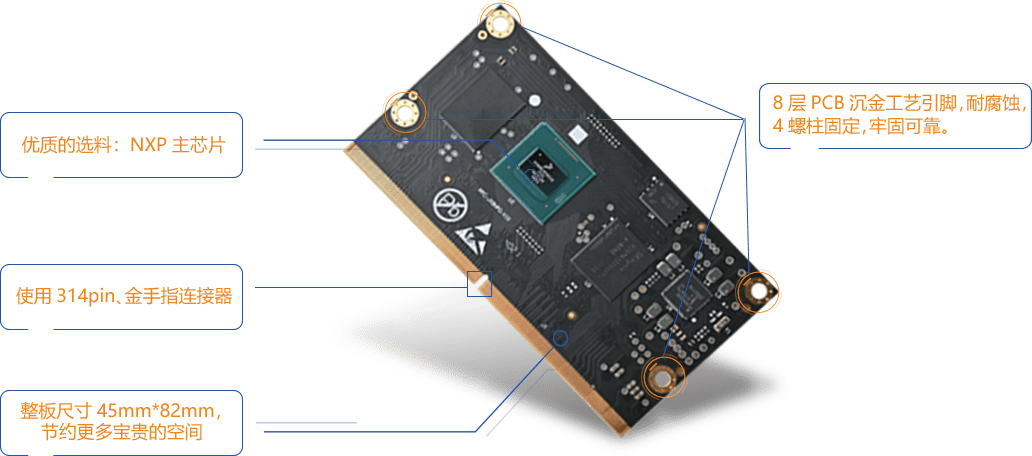

    选料、设计、测试认证全方位保证

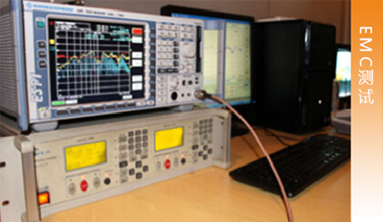

    经过一系列的软硬件测试,保障产品性能稳定关键信号质量测试、高低温测试、软件压力测试,24小时无故障运行,适应严苛工业环境。

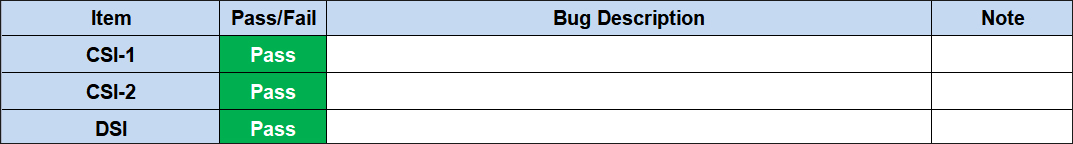

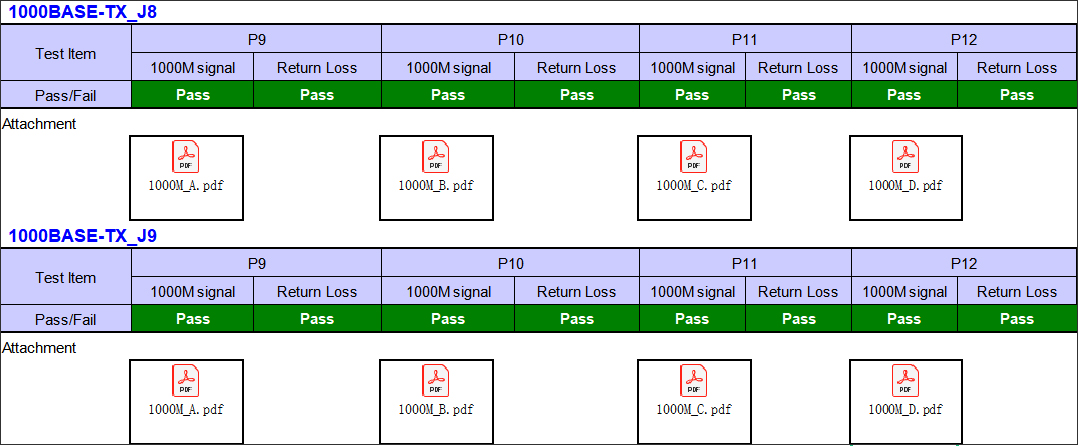

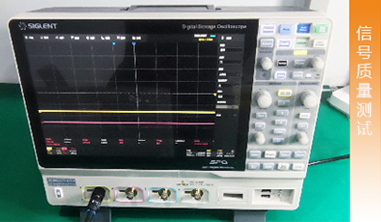

    高速信号测试:网口、MPI DSI/CSI等

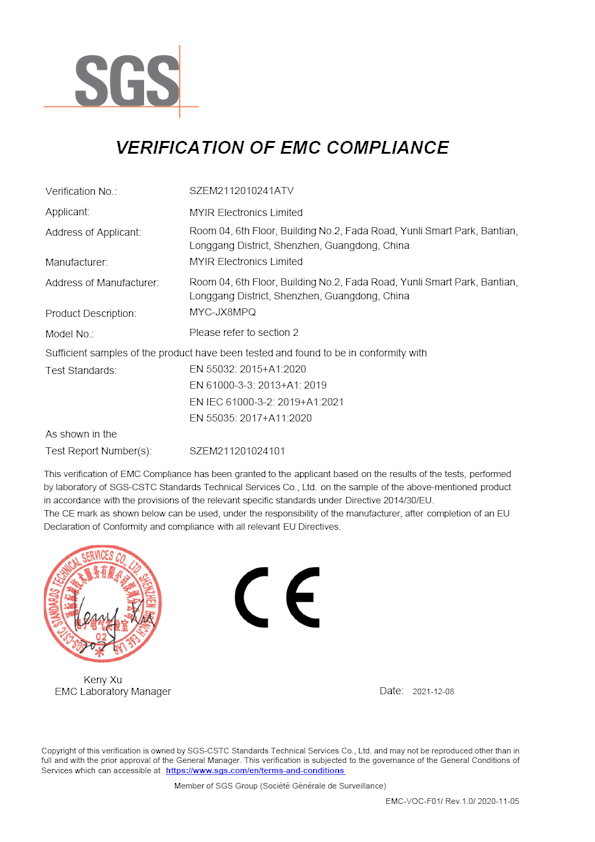

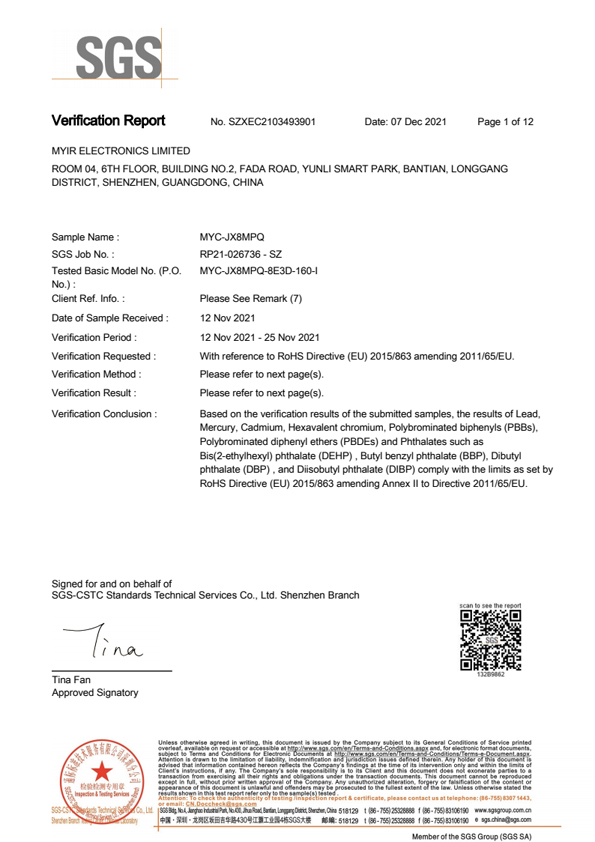

    SGS证书:CE&ROHS

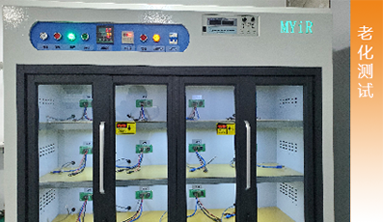

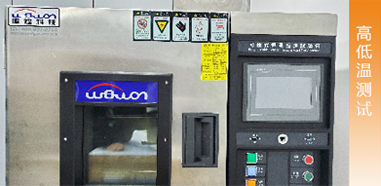

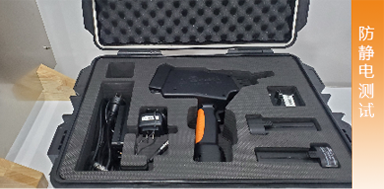

    高低温、老化、功能、性能等多种测试

    性能稳定 品质可靠

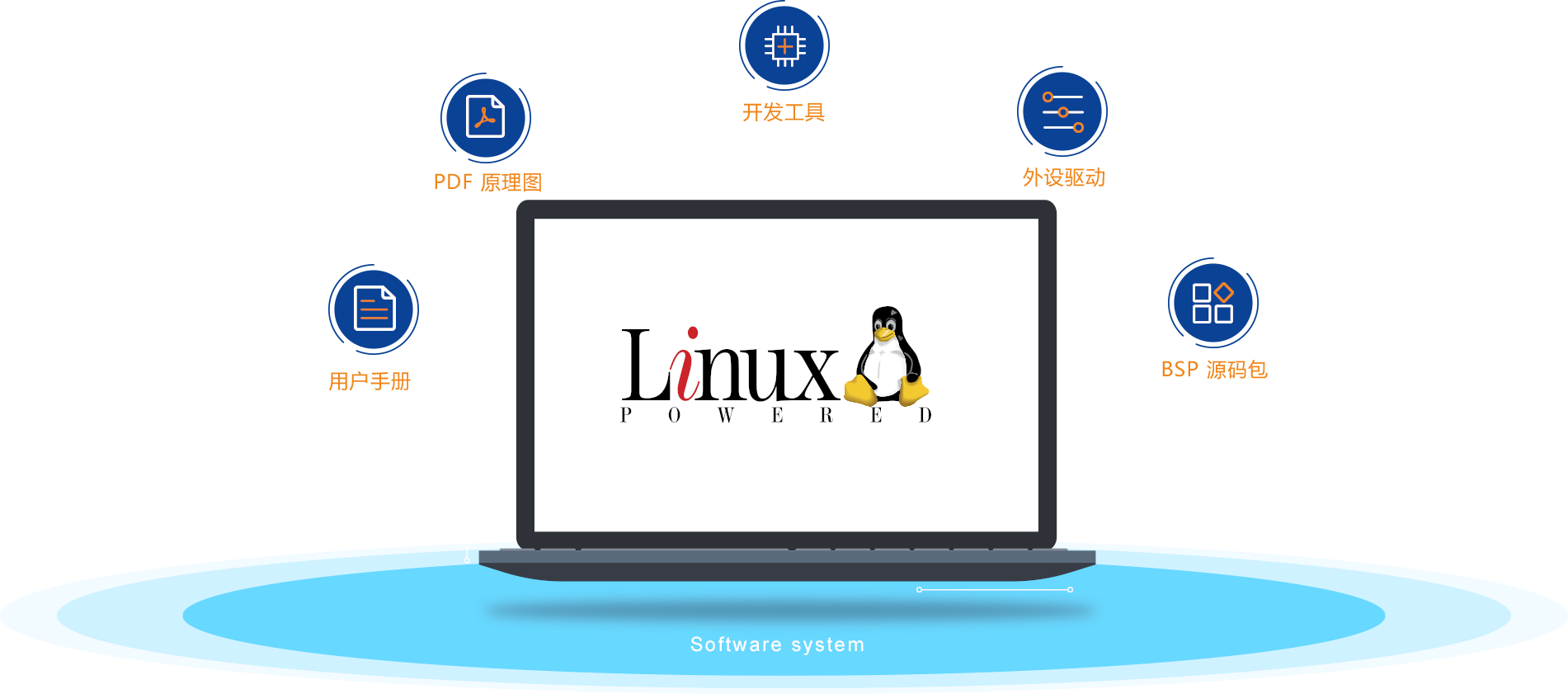

    丰富开发资源

    提供 Linux 操作系统的驱动支持,并搭配MEasy HMI 及NXP官方Demo随同开发套件与相关资料。为开发者提供了稳定的设计参考和完善的软件开发环境,能够有效帮助开发者提高开发效率、缩短开发周期、优化设计质量、加快产品研发和上市时间。

    经济高效的i.MX 8M Plus的应用范围

    涵盖人与物体对象识别,通过自然语言处理支持公共安全、工业机器视觉、机器人、手势与情绪检测,从而以超快的响应时间和高准确率实现人与设备之间的无缝交互。

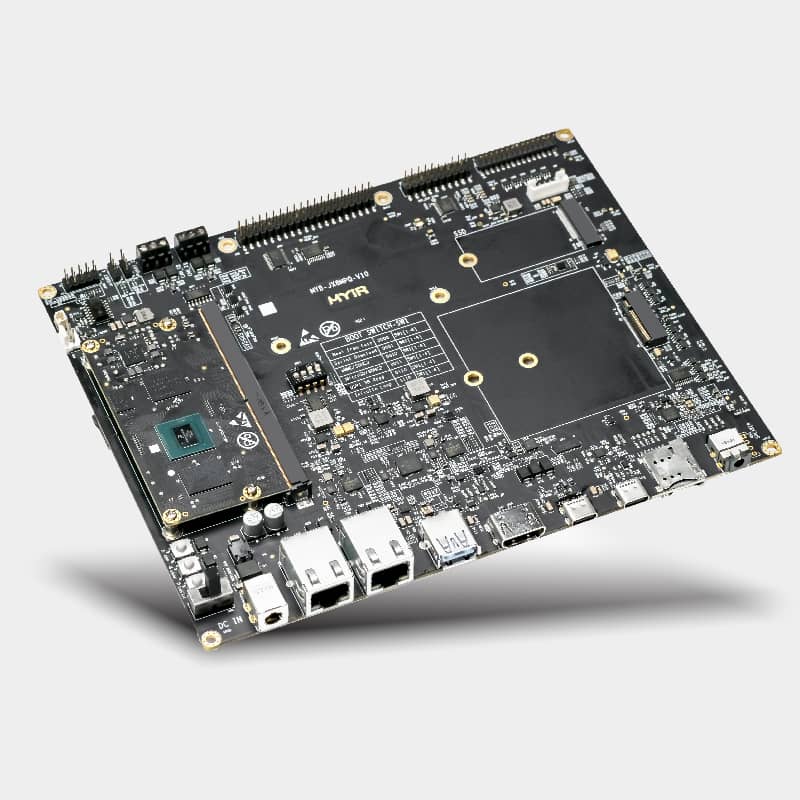

  • 开发板套件标注、框架图

    各种外设给足,适合应用广泛

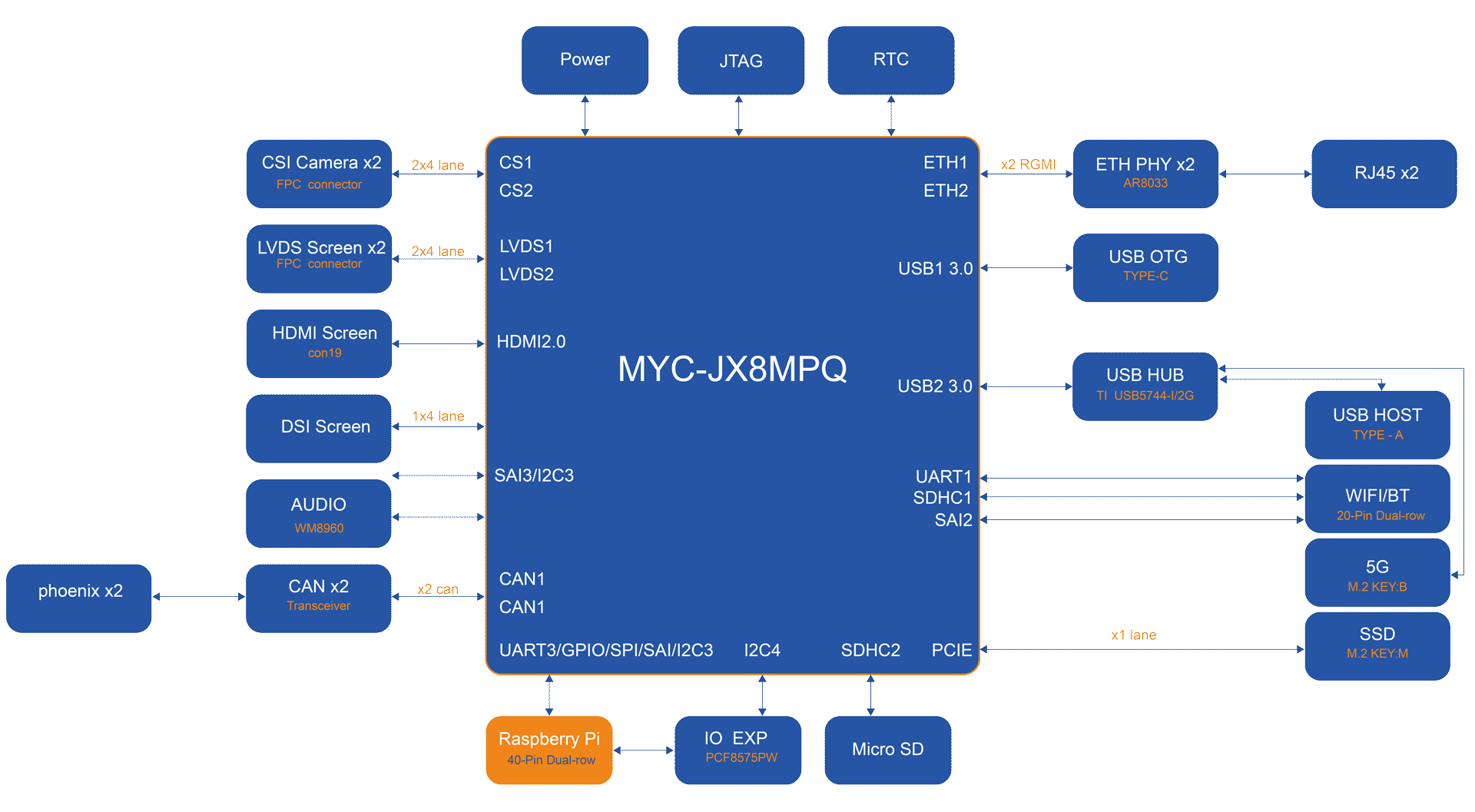

    MYD-JX8MPQ 资源图

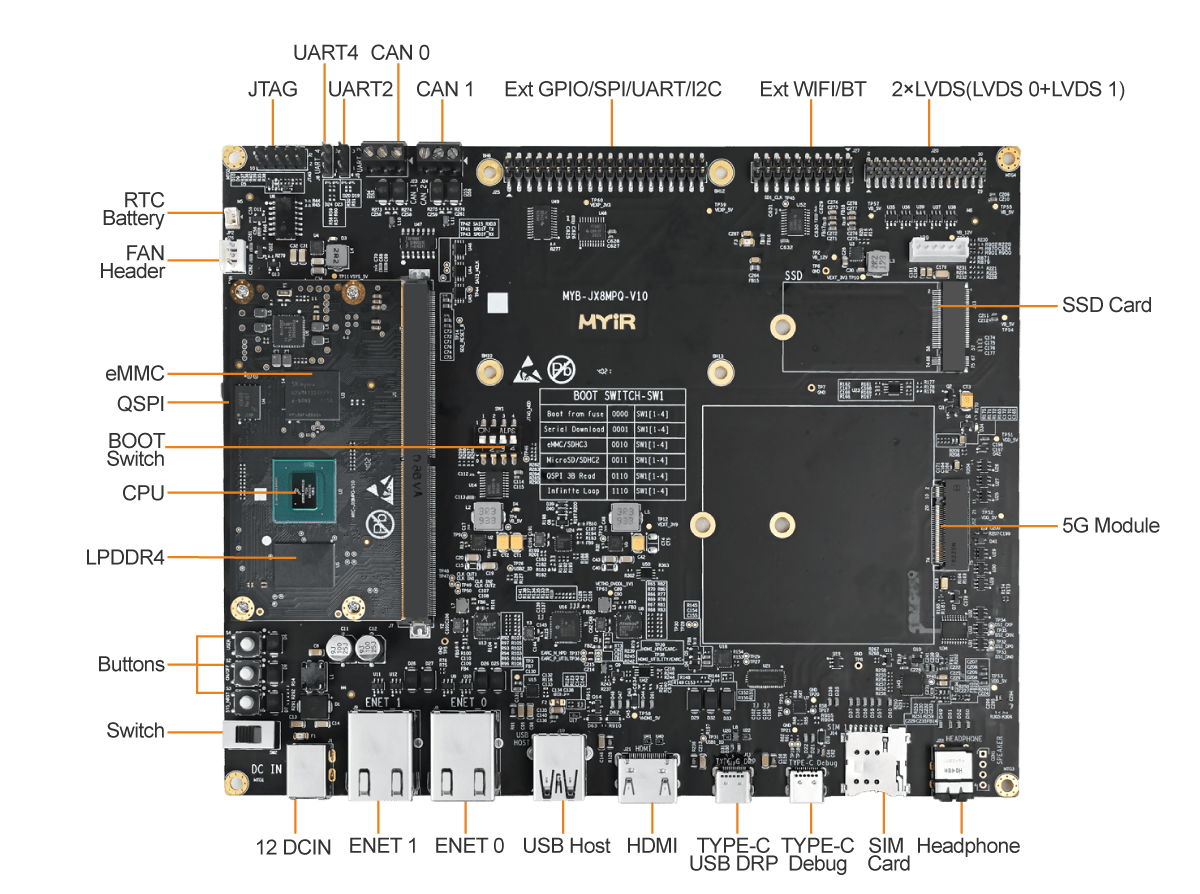

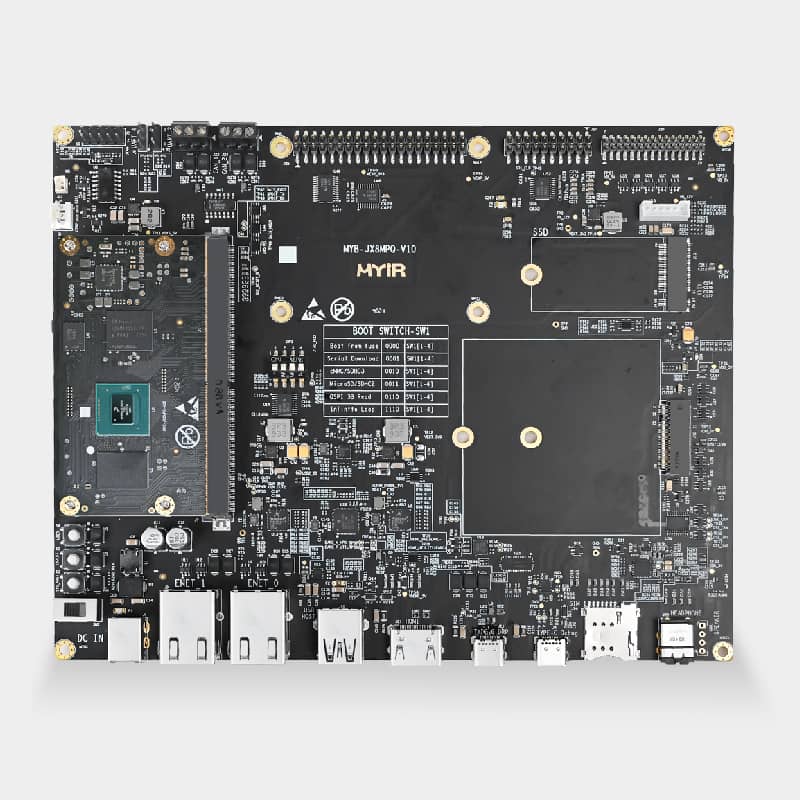

    MYD-JX8MPQ 标注图
  • 规格参数

    根据CPU型号、工作温度等参数的不同,MYC-JX8MPQ核心板标准产品有2种型号,请从以下列表中选择最适合您的型号。针对批量要求,米尔提供定制服务,可以选配核心板参数。
    项目 参数
    CPU MIMX8ML8CVNKZAB (工业级) / MIMX8ML8DVNLZAB (商业级)
    内核和主频 Cortex-A53 + Cortex-M7,A53 1.8GHz, M7 800Mhz
    内存 DDR4 3GB
    存储器 eMMC 8GB
    核心板尺寸 45mm*82mm
    操作系统 Linux L5.10.9
    项目 参数
    电源输入 12V/3A电源输入
    4G/5G模块 移远EC20模块/高通RG801H模块
    WIFI & BT 米尔电子WIFI/BT模块
    以太网 ETH0:10/100/1000 TSN以太网,RJ45
    ETH1:10/100/1000 以太网,RJ45
    HDMI 标准HDMI接口,支持4K播放
    音频输出与输入接口 3.5MM耳机/MIC接口,音频解码芯片WM8960
    USB Host USB3.0,1路TYPE A接口
    USB OTP USB3.0,1路TYPE C接口
    Micro SD卡接口 Micro SD卡接口,4 bit
    摄像头接口 两路MIPI-CSI接口,FPC座
    M.2接口 支持PCIe X1
    调试串口 串口转USB芯片,1路TYPE C接口
    LVDS接口 两路LVDS接口,FPC座子/排针 LVDS0:x4 lane LVDS1:x4 lane
    DSI接口 两路MIPI-DSI接口,FPC座子 DSI0:x4 lane DSI1:x4 lane
    CAN接口 两路CAN接口,3PIN 凤凰端子
    RTC 采用外部RTC
    启动配置 4bit 滑动开关
    扩展接口 40PIN,UART+SPI+I2C+GPIO+SAI,2.54MM排针,兼容树莓派扩展模块
    按键 1*Reset,1*On/Off,1*User
    LED 电源灯x2,程序灯x1
  • 产品选型

    产品型号 MYC-JX8MPQ-8E3D-160-I / MYD-JX8MPQ-8E3D-160-I MYC-JX8MPQ-8E3D-160-C / MYD-JX8MPQ-8E3D-160-C
    主芯片 MIMX8ML8CVNKZAB MIMX8ML8DVNLZAB
    板卡温度级别 -40℃ - +85℃ 0℃ - +70℃
    内存 3GB DDR 3GB DDR
    存储器 8GB eMMC 8GB eMMC
  • 配件

    功能类型 模块型号 链接
    液晶 7寸屏:MY-LVDS070C http://www.myir-tech.com/product/my-lvds070c.htm
    10寸屏:10寸
    19寸双路:1280x1024友达屏
    摄像头 MY-CAM003M http://www.myir-tech.com/product/my_cam003m.htm
    OV5640
    WIFI MY-WF005S http://www.myir-tech.com/product/MY-WF005S.htm
    AP6212
    SSD硬盘 RC100
    5G模组 移远RM500Q
  • 资料下载

    序号 资料名称 更新时间 大小 下载/查看
    001 MYC-JX8MP 产品手册 2021.09.13 2MB download
    002 ROHS认证报告
    2021.12.07 1.4MB download
    003 MYC-JX8MPQ CE认证报告2
    2021.12.08 250.7KB download
