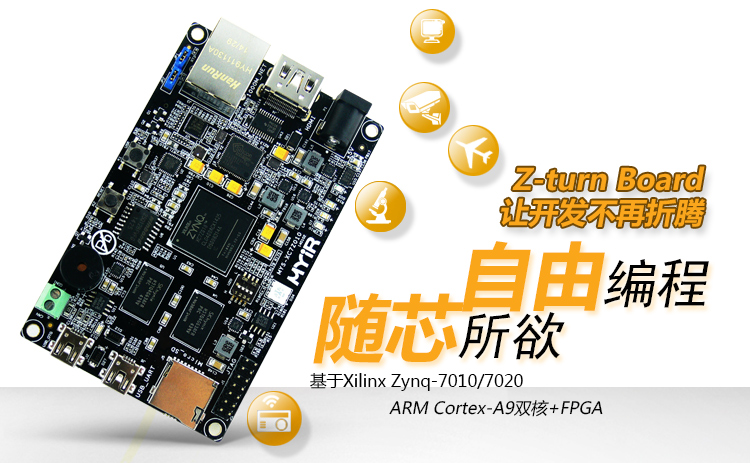

Z-turn Board

热销中... | taobao 米尔淘宝店 | taobao 联系米尔
  • Xilinx Zynq-7010/7020处理器,Cortex-A9双核+FPGA
  • 1G DDR3 SDRAM
  • 16MB QSPI FLASH
  • 1路高清HDMI输出
  • 完美支持Linux 3.15.0


Xilinx官方合作伙伴
    zynq开发板
    Z-turn Board
    xilinx zynq系列主要特性
    xilinx zynq系列主要特性
    xilinx zynq系列主要特性

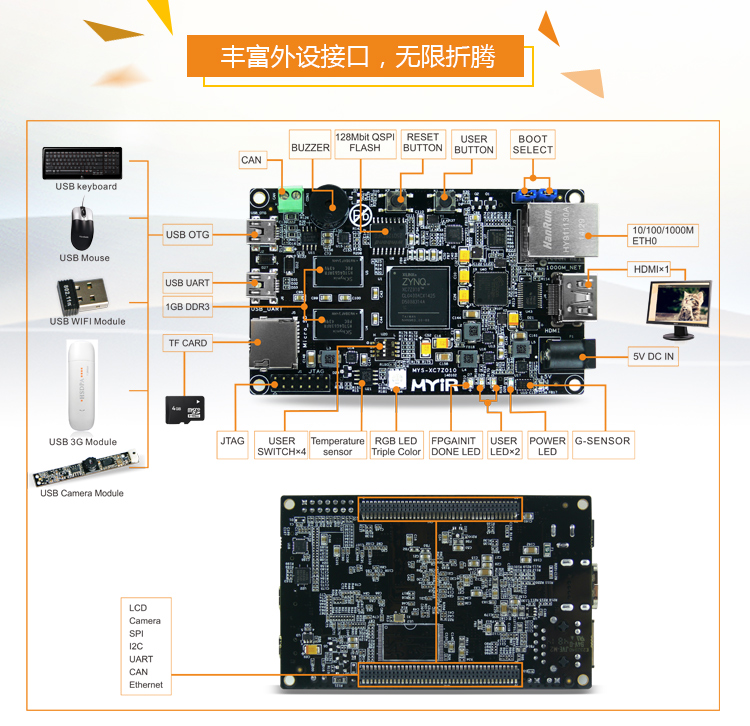

    Z-turn Board功能标识
    项目 参数
    CPU 处理器系统单元(PS):
    • 基于高性能双核ARM Cortex-A9处理系统
    • 双通道高速缓存
    • 最高支持1GB DDR
    • 最高支持866MHz主频
    • 支持10/100/1000M Ethernet
    可编程逻辑单元(PL):
    功能项 XC7Z010 XC7Z020
    可编程逻辑单元 28K,约43万ASIC门 85K,约130万ASIC门
    LUTs 17,600 53,200
    触发器 35,200 106,400
    RAM 240KB 560KB
    DSP Slice 80 220
    内存 1GB  DDR3 SDRAM(2*512MB),32bit数据总线
    Flash 512MB NandFlash(预留)
    16MB QSPI Flash
    传感器 三轴加速度传感器
    温度传感器
    USB 1 路 MINI USB接口(OTG)
    1 路 USB调试串口

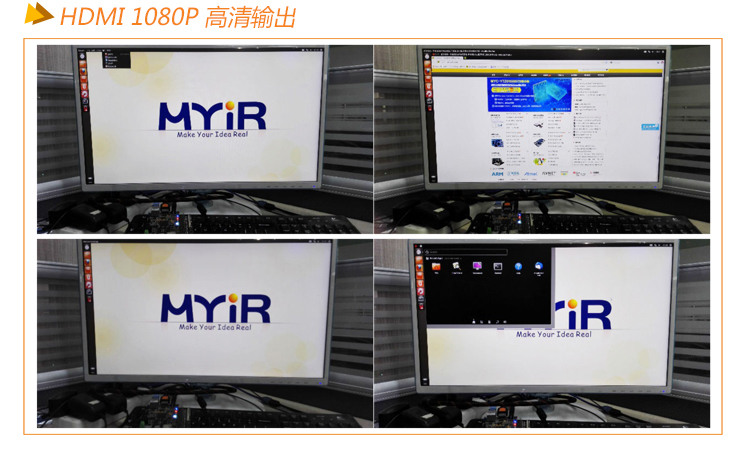

    HDMI 1 路HDMI高清输出接口,支持1080P显示
    TF 1 路TF卡接口
    CAN 1路CAN接口
    Ethernet 1路10/100/1000Mbps以太网接口
    调试接口 1个14PIN双排调试接口,间距2.54mm
    用户灯 2个用户灯
    1个FPGA配置完成指示灯
    1个电源指示灯
    1个RGB三色LED灯(系统心跳灯)
    按键 4路拨动开关,2个按键(1个复位键,1个用户键)
    蜂鸣器 1个蜂鸣器
    用户扩展接口 2个80PIN(共160PIN)双排接口,间距1.27mm
    PL IOs:90/106( XC7Z010/XC7Z020)
    电气参数
    项目 参数
    工作温度 -0~+ 70℃,  商业级
    环境温度 -50~100 ℃
    环境湿度 20%~90%,非冷凝

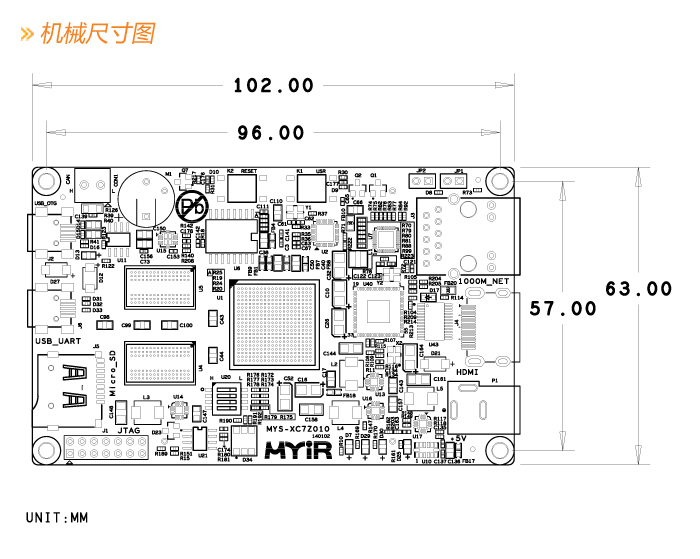

    机械尺寸 63mm x 102 mm,厚 1.6mm
    PCB规格 8层板设计,沉金工艺,独立的接地信号层,无铅
    电气指标 DC 5V/2A

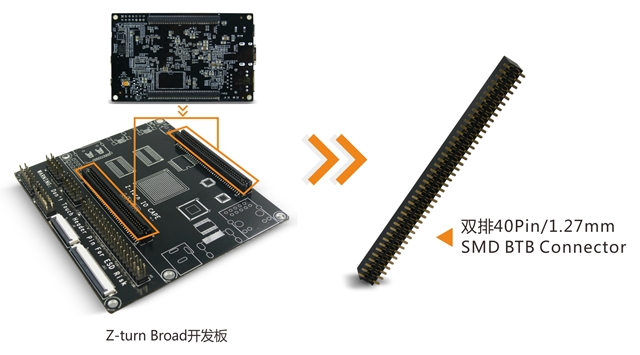

    核心板对应底板接插件

    核心板对应底板接插件

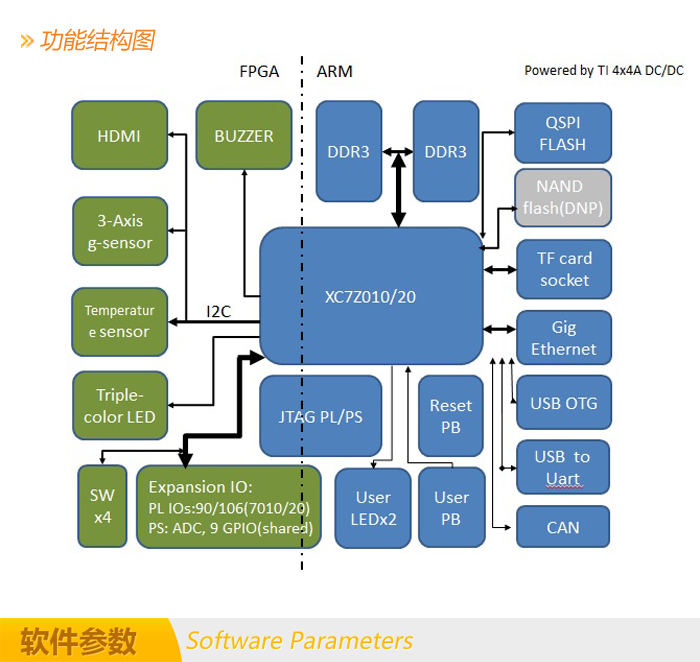

    Z-turn Board功能结构图
    Z-turn Board功能结构图

    Linux4.14.0版本全面支持PetaLinux2018.3,同时升级Ubuntu Desktop 18.04版本
    类别 名称 备注 源码
    Tool chains gcc 6.2.1 gcc version 6.2.1(Linaro GCC Snapshot 6.2-2016.11)
    Boot loader boot.bin 一级引导程序包括 FSBL 和 u-boot Yes
    Linux Kernel Linux 4.14.0 专为 Z-turn Board 的硬件制定的 Linux 内核 Yes
    Driver USB OTG USB OTG 驱动 Yes
    Ethernet 千兆以太网驱动 Yes
    MMC/SD/TF MMC/SD/TF 卡驱动 Yes
    CAN CAN 驱动 Yes
    LCD Controller LCD触摸屏驱动 Yes
    HDMI HDMI 驱动 Yes
    Button Button 驱动 Yes
    UART 串口驱动 Yes
    LED LED 驱动 Yes

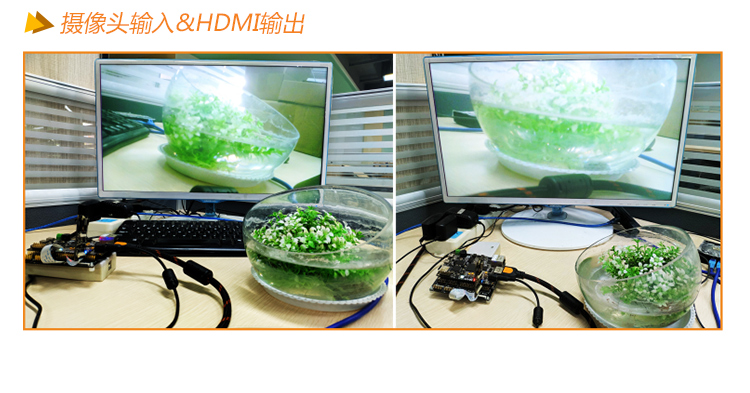

    OV5640 OV5640摄像头驱动 Yes
    GPIO GPIO 驱动 Yes
    Buzzer 蜂鸣器驱动 Yes
    G-Sensor 三轴传感器驱动 Yes
    Tempreture Sensor 温度传感器驱动 Yes
    File system Ramdisk Ramdisk 系统镜像
    Rootfs Rootfs 系统镜像,带QT,由buildroot构建
    Ubuntu Desktop 18.04 tar 归档文件和 SD 卡烧写镜像
    petaLinux工具 PetaLinux
    2018.3

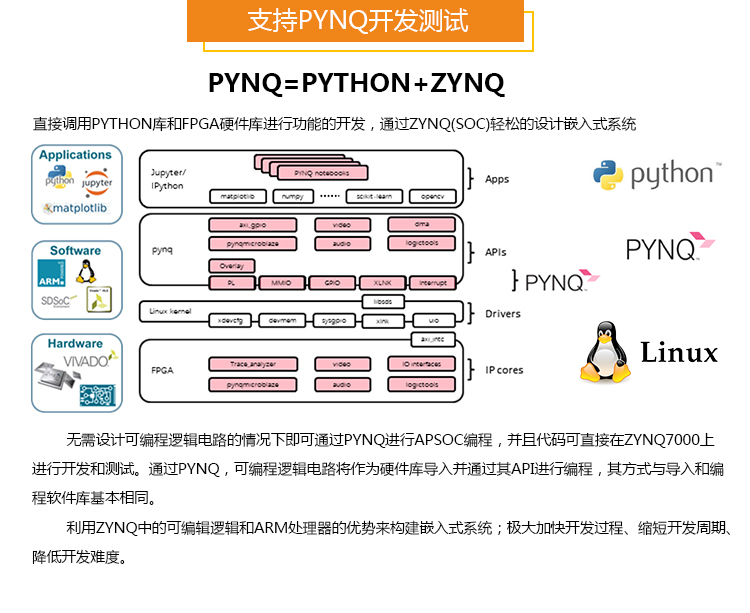

    全面支持Xilinx推出的PetaLinux2018.3版本,适配了u-boot以及Linux Kernel以及文件系统等全套的源码

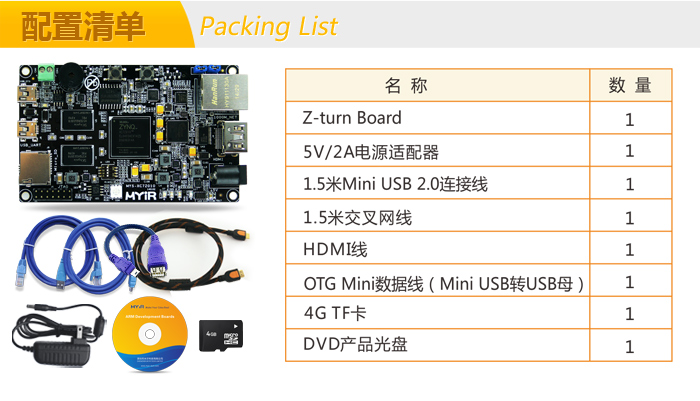

    Z-turn Board配置清单
    Z-turn Board配置清单
    Z-turn Board配置清单
    Z-turn Board配置清单
    Z-turn Board配置清单

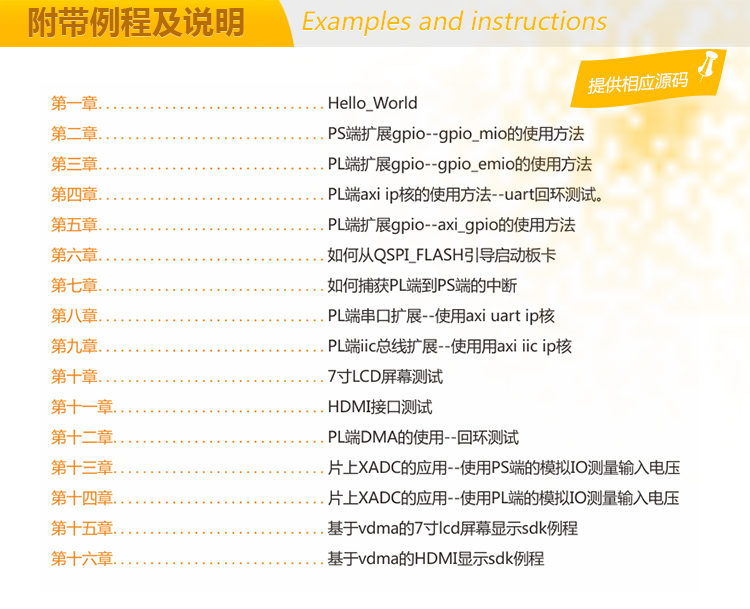

    评测报告

    性价之王——Z-turn Board
    手把手教你玩转Z-turn Board开发套件
    Z-turn Board行业网站评测报告 Z-turn Board电子发烧友评测报告

    配套及相关产品
    可选择的配套产品 可选择的同类产品

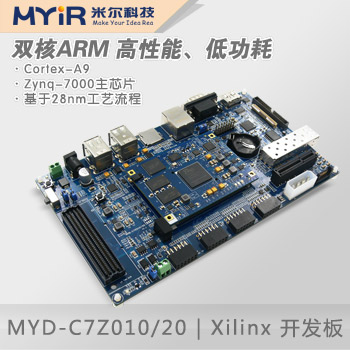

    MYD-C7Z010/20开发板 MYD-C7Z010/20开发板 MYD-C7Z010/20开发板

    试用评论


名称 型号 芯片 配置 备注
Z-turn Board MYS-7Z010-C XC7Z010-1CLG400C 带配件包 具体配件见
配置清单
MYS-7Z010-C-S XC7Z010-1CLG400C 无配件包(仅配TF卡、光盘)
MYS-7Z020-C XC7Z020-1CLG400C 带配件包 具体配件见
配置清单
MYS-7Z020-C-S XC7Z020-1CLG400C 无配件包(仅配TF卡、光盘)



型号 名称 型号 名称

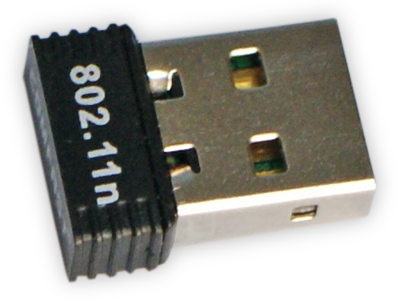

MY-WF003U
USB WIFI模块

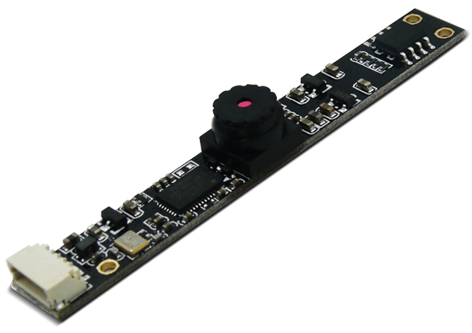

USB WIFI模块 MY-CAM002U
USB摄像头模块

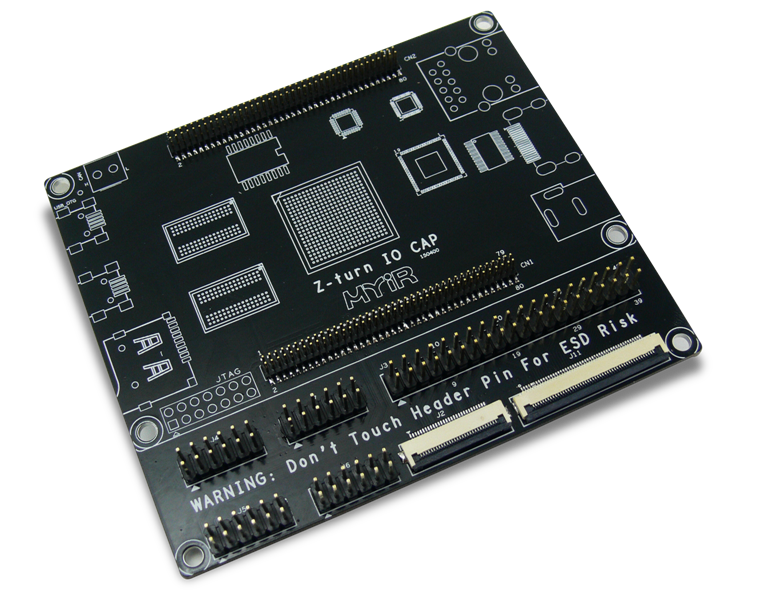

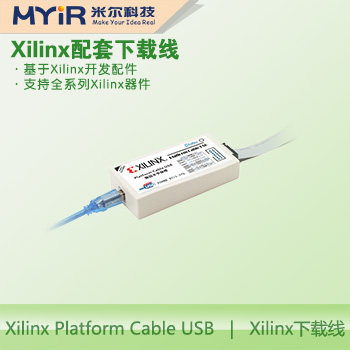

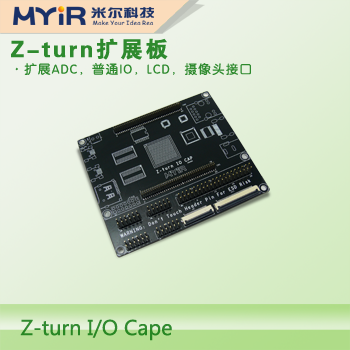

Z-turn IO Cape Z-turn扩展板 Xilinx下载线 xilinx下载线

 MYIR全系列产品模块支持列表

    Zynq™-7000 系列器件将处理器的软件可编程能力与 FPGA 的硬件可编程能力实现完美结合,以低功耗和低成本等系统优势实现无以伦比的系统性能、灵活性、可扩展性,同时可以加速产品上市进程。 与传统的 SoC 处理解决方案不同,Zynq-7000 器件的灵活可编程逻辑能实现优化与差异化功能,使设计人员可以根据大部分应用的要求添加外设和加速器。


     以处理器为核心的高价值应用架构

  • ARM® 双核 Cortex™-A9 MPCore 处理器。
  • 固定的处理系统,可独立于可编程逻辑运行 。
  • 处理器在复位时进行启动,就像任何基于处理器的器件或 ASSP 一样 。
  • 处理器作为“系统主控单元”,可用于控制可编程逻辑的配置,以实现在操作期间对可编程逻辑实现完整或部分重配置功能 。
  • 标准开发流程 为软件开发者提供了一个熟悉的编程环境。

  •  灵活且不会过时的技术

  • 处理系统与可编程逻辑的紧密集成,使设计团队能够创建定制化 ASSP。
    • 可使用广泛采用的业界标准 AMBA 互连技术轻松添加外设和加速器,从而满足特定的应用功能、性能和延迟要求 。
    • 能够与可编程逻辑共享处理器存储器(内部和外部),从而实现高带宽低延迟的需求 。
  • 所实现的性能超越了离散处理器、FPGA 或 FPGA 软核的性能 。
  • 无需深奥的 FPGA 知识技能,便可使用更高级别的综合来实现协处理引擎 。
  • 提供了软件和硬件的可编程性 。
    • 软件更新和硬件 - 无论是对可编程逻辑进行静态还是动态的部分或完整重配置,都可以在 ARM 处理系统的控制下完成 。
  • 可编程逻辑的重配置特性,允许您在开发阶段的后期执行修改操作,从而满足不断变化的市场需求,同时,现场升级功能还可延长产品的在市时间。

  •  可扩展平台

  • 通用处理系统可实现横向与纵向扩展:
    • 横向:通过可编程逻辑技术,设计人员可采用其 Zynq-7000 All Programmable SoC 设计来满足其公司内部的多个产品线和各种应用的需求。
    • 纵向:对于特定产品线,使用 Zynq-7000 器件进行产品开发的设计人员不仅能够设计出低成本、低功耗的经济型系统,而且在使用相同平台的前提下,还可以设计出多功能、高性能的高端系统。
  • Zynq-7000 器件的可扩展性使公司能够对投资和开发工作进行合理化配置,从而加速产品上市进程,并且将更多资源用于实现产品差异化。
    • 利用业界标准的互连技术可实现设计重用,从而加快系统开发 。
    • 在可支持开源和业界领先商用操作系统和工具套件的开发工具环境下,可最大限度地减少开发投资 。
    • 一个代码库可在多个产品线和多种应用中进行扩展。

     物料清单 (BOM) 成本削减

  • 单芯片解决方案:提供了综合的处理系统和可编程逻辑 。
    • 在单一的架构中进行软硬件开发 。
    • 有助于开发板的设计开发 。
  • 通过简化设计的复杂性,来减少系统组件的数量并降低风险 。
    • 减少组件的数量 。
    • 降低电源数量和电源要求 。
    • 为平台设计重用提供了简化的 PCB 设计 。

    ARM Dual Core Cortex-A9 MPCore with Peripherals

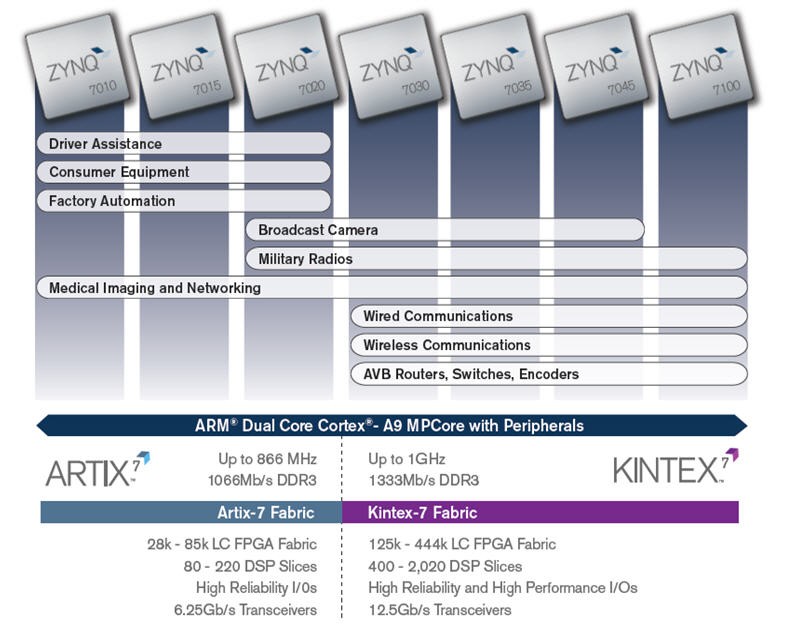

     可扩展器件系列
    Zynq-7000 AP SoC 系列利用了 Xilinx 7 系列 FPGA 中使用的 28nm 可扩展的优化可编程逻辑。每款器件都可以满足多种应用和多种使用情况下的独特需求。Z-7010、Z-7015、和 Z-7020 充分利用 Artix®-7 FPGA 可编程逻辑,并为高容量应用提供更低功耗和更低成本。Z-7030、 Z-7035、 Z-7045, 和 Z-7100 基于 Kintex®-7 FPGA 可编程逻辑,面向需要更高性能和高 I/O 输出的高端应用。

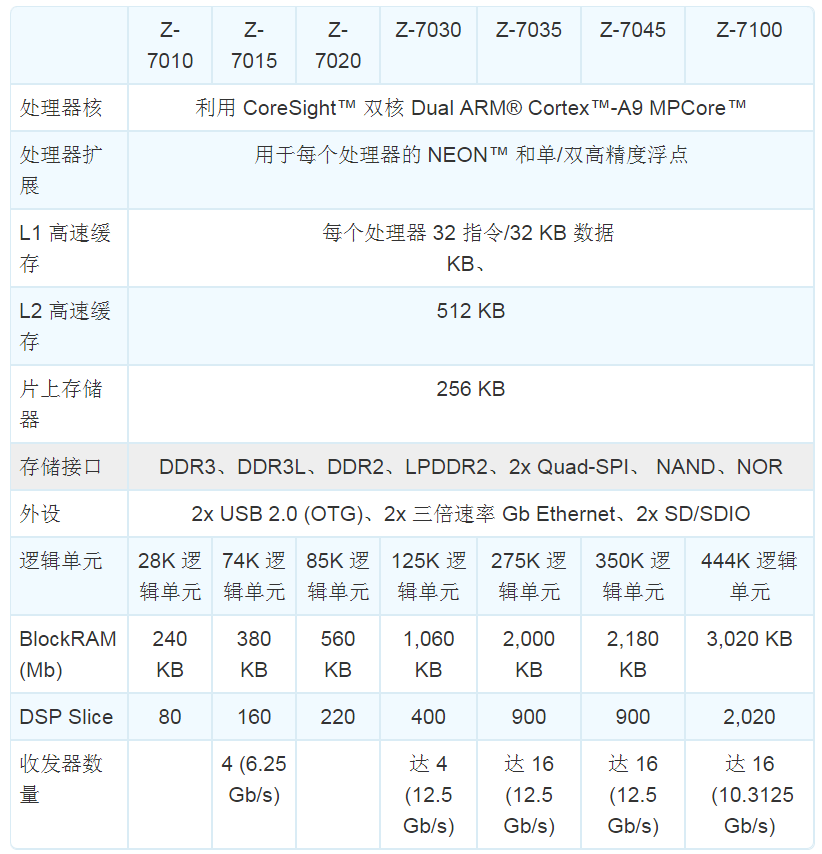

    Zynq-7000芯片参数表

序号 软件名称
更新时间 大小 下载
1       Zynq-7000-Overview 2015.4.23 657KB download下载
2       Z-turn Board产品介绍 2015.3.10 772KB download下载
3       Z-turn Board可编程逻辑开发手册 2015.1.12 995KB download下载
4       Z-turn Board用户手册 2015.1.12 1.61MB download下载
5       Z-turn Board Linux开发手册 2015.1.12 636KB download下载
